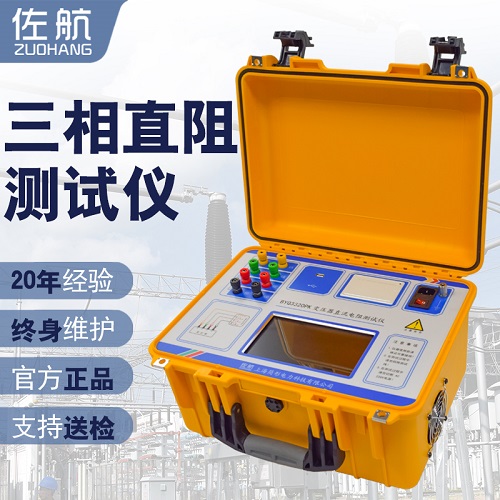

仪器简介

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患.为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了变压器直流电阻测试仪.该仪器是集三相测试(Yn,Y、△)和消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备.屏幕采用真彩色高分辨率工业显示屏,全触控操作,具有中文菜单提示功能,操作简便直观,测试速度快,准确度高,量程宽.

功能特点

1 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试,并计算出三相不平衡率.

2 测试电源最高输出电流20A,测试范围0～200Ω,满足绝大多数变压器的测试需求;并且具有消磁功能,可减小大电流测试时变压器剩磁大的危害.

3 测试过程可自动计算5S、15S、30S内的电阻值变化率,可以辅助试验人员判断测试数据的稳定性,防止误读数据.

4 仪器具有反电动势保护、断线保护和断电保护等多种保护功能.

5 仪器配有热敏打印机,本机存储数据200条,支持优盘海量存储.

6 工业级7寸真彩大屏显示,清新简约显示风格设计,全触控操作,为您创建舒适便捷的人机交互体验.

技术参数

单相    500μΩ～200Ω
电流档位	测量范围	电流档位	测量范围
20A	Ω〜 1Ω	10A	1mΩ 〜2Ω
5A	10mΩ 〜4Ω	1A	Ω～ 20Ω
	Ω～ 200Ω
三相
电流档位	测量范围	电流档位	测量范围
10A+10A	Ω ～ Ω	5A+5A	10mΩ 〜Ω
1A+1A	Ω ～ Ω	+	Ω ～ 80 Ω
技术指标
准确度	±(读数×%+2字)	分辨率	Ω
使用条件及外形
工作电源	AC220V±10%	电源频率	50/60Hz
使用温度	-10℃～50℃	相对湿度	<90%,不结露
主机重量	9kg(不含测试线)	主机尺寸	400mm(长)X   315mm(宽)X 223mm(高)

BYQ3320PK佐航20A变压器直流电阻测试仪带消磁是上海简形电力科技有限公司的主要产品,我们的产品负责人是史龙艳,有需要的朋友请直接拨打我的电话18034026105,我们的地址是上海市奉贤区金海公路6055号11幢5层,期待与您的合作!
