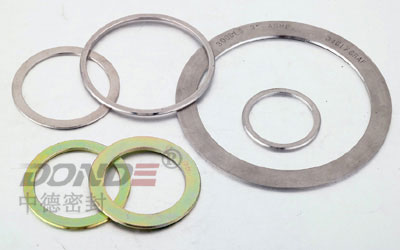

缠绕垫片内外环 产品型号: ZD-W1230/1240

缠绕垫片内外环    缠绕垫片根据标准通常由基本体和金属内外环组成,其中缠绕垫片内环一般起加强作用以避免金属缠绕基本体的散圈,因此又称内加强环,由于缠绕垫片内环一般和管道内流体介质接触,一般材质会和基本体钢带材料相同或优于基本体材质.缠绕垫片外环一般起定位作用同样也起到一定的加强固定作用,因此也叫做定位环,材质一般由如235等低碳钢经镀锌处理,较高要求的也会选用不锈钢如304等材质.对于缠绕垫片内外环的选用形式一般根据法兰面的形式和压力确定.     由于缠绕垫片内外环国内外标准繁多材料及规格更不计其数,并且生产工艺比较复杂.需经过车,冲,盘,铣,拉槽,倒角,打字等多道工序.因此,国内有许多缠绕垫片生产企业都通过外购内外环的方式以简化生产程序.     我公司专业为金属缠绕垫片生产厂家配套供应缠绕垫片内外环,生产设备齐全,有400吨,165吨,63吨等多台大型冲压设备,6250,6140,CW62123(可车直径1500mm环)等多种型号大车床,4台盘环专用设备,可生产各种标准和非标准内外环,以及专用仪表,铣槽机,倒角机,抛光机等各种专用设备几十台.日生产能力上万片 我们一般尺寸14"可以下用冲床冲制(一般碳钢环),直径180mm以上也可以用盘环,密封面大于70mm的特殊规格用大车床车环.建议不锈钢内外环如SS304, SS316等一些较昂贵的材料采用盘环价格成本较低,打字按标准或按要求.如客户有特殊要求可协商解决. 缠绕垫片内外环一般常备库存产品: ASME B HG20631 HG20610 1/2" ~ 24" 150LB, 300LB, 600LB 其它尺寸或标准请要求. 材 料;碳钢,镀锌或不镀锌; SS304, SS316L 以下特殊材料内外环可要求: 304L,321,316TI,309,347,410,双相钢(2205,31803),蒙乃尔MonEL(400),铟科镍INConEL(600,625),INCOLOY(800,825),哈氏合金HASTELLO(B2,C276),钛(T2)等特殊不锈钢或合金材料内外环.

缠绕垫片结构形式及代号和使用法兰类别:

基本型式代号适用的法兰密封面厚度(mm)V型基本体/环W型基本体/环基本型A或R型榫槽面、凹凸面、平面和凹槽面;;;带内环型B或RIR型榫槽面、凹凸面、平面和凹槽面/////带定位环型C或CG型平面或凸面带内环及定位环型D或CGI型平面或凸面

下表用于对常用内外环及缠绕金属的材质选择:材料名称缩写标记硬度(HB)极限温度(°C)碳钢(Carbon steel)CRS120-40~+不锈钢~180-195~+L不锈钢304L130~180-195~+L不锈钢316L130~180-100~+L不锈钢317L -100~+不锈钢~190-195~+不锈钢321 -185~+76020CB-3(ALLOY 20)A-20-185~+1090HASTELLOY-B2HAST B215-185~+1090HASTELLOY-C276HAST C-185~+1090INCOLOY-800IN 800 -100~+870INCOLOY-825IN 825 -100~+870INCONEL-600INC -100~+1090INCONEL-625INC 625 -100~+1090INCONEL-X750INX -100~+1090MONEL-400MON150-130~+820NICKEL-200(镍)NI-195~+760TITANIUM(钛)TI215-195~+1090 ※ 外环采用碳钢作为外环时需要镀锌或喷塑作防锈处理 ※根据工况选用不同特殊材料为基体的缠绕垫温度,压力和内腐蚀性等随材料而不同. ※采用不锈钢304L,321,316TI,309,347,410,双相钢(2205,31803),蒙乃尔MonEL(400),铟科镍INConEL(600,625),INCOLOY(800,825),哈氏合金HASTELLO(B2,C276),钛(T2)等缠绕钢带时,内环材料一般选用相等于或好于选用的缠绕钢带材料. 下表是缠绕垫片和内外环直径公差(即用于法兰的名义管道直径): DIN (mm)ANSI (mm)Mss sp-44API 605公差内环内径垫片内径<=600<=24&uot;>=26&uot; and <=34&uot;±>600 and <=800>24&uot; and <=34&uot;>=36&uot; and <=60&uot;±>800 and <=1600>34&uot; and <=60&uot; ±>1600>60&uot; ±垫片外径<=600<=24&uot;<=24&uot;±>600 and <=16000>24&uot; and <=60&uot;>24&uot; and <=60&uot;±>60&uot; ±外环外径  >=1/2&uot; and <=60&uot;±<=600<=24&uot; 0->600 and <=1000>24&uot; and <=34&uot; 0->1000 and <=1600&uot;>34&uot; and <=60 0-

技术标准: 1. 金属缠绕垫片的国外制造标准有:ASME B , ASME B , ASME B A (B), BS EN1092, JIS, 和 NF 等 2 .国内标准有 HG20610-2009 钢制管法兰用缠绕式垫片 化工部欧洲体系 HG20631-2009 钢制管法兰用缠绕式垫片 化工部美洲体系 GB/-97 缠绕式垫片 管法兰用垫片尺寸 国家标准 JB/T4719-92 管壳式换热器用缠绕垫片 机械部标准 JB/T90-94 管路法兰用缠绕式垫片 机械部标准 JB/T4705-2000 压力容器法兰用缠绕式垫片 机械部标准 SH3407-96 管法兰用缠绕式垫片

ZD-W1230缠绕垫片内外环是慈溪市中德密封材料有限公司的主要产品,我们的产品负责人是杨长静,有需要的朋友请直接拨打我的电话0574-63787840,我们的地址是浙江省慈溪市龙山镇西门外工业区,期待与您的合作!
