本机是一种主要针对棒料钢筋头部螺纹加工全自动一体化设备.能够将钢筋按照需要,自动完成钢筋端部螺纹加工工艺,并且在制作小直径钢筋时能通过镦粗工艺将钢筋头部墩粗,从而使钢筋的加工螺纹直径更大连接强度更高.同时完成套丝工艺后可对钢筋端部不平整的部位进行打磨工序.本机广泛用于建筑、高速公路等行业,适用于各种规格不同长度的钢筋套丝工作,对于规格多,批量小的钢筋切断工作更加适用.本机减少辅助劳动,做到加工出的产品螺纹标准,尺寸准确,效率高,是我们公司独立研发的具有自主知识产权的高科技产品,,安装简单,使用方便.总之,我们在设计上力求多样化,满足用户需要,简约有效,以降低成本,追求性价比,为用户带来实实在在的效率和收益.

一、设备结构组成

图2-1 设备结构示意图YGT-450型锯切套丝生产线主要由备料架(1)、锯前输送轨道(2)、锯切主机(3)、锯后输送卸料轨道(4)、一号送料平台(5)、一号送料辊道(6)、二号送料平台(7)、二号送料平台送料辊道(8)、一号套丝机(9)、二号套丝机(10)、套丝成品储料槽(11)、锯切余料储料槽(12)、电控柜、操作柜十四部分组成.设备采用数字化控制,响应速度快,具有结构简单、易操作、效率高、功能强、维护方便的特点.山东方特路桥生产的数控钢筋锯切套丝线引进德国技术水平,是一款主要针对于不同钢筋直径、高精度钢筋棒材的锯切,套丝,全自动数控锯切套丝一体机,能够将钢筋棒材按照需求,自动锯切成所需要长度,并对下好料的棒材进行分类储存,套丝,全自动化大型的数控钢筋锯切套丝设备.

1、采用伺服电机,锯切精度高.锯切后的钢筋自动分料,套丝方便. 2、 通过变频电机驱动丝杠机构来调整剪切刀口与定位挡板之间的距离,采用编码器测量,定尺精度高,可达±2mm,可剪切各种长度的钢筋.3、 采用液压锯切方式,体积小、产量高,与一些厂家的机械冲剪方式相比,具有噪音低,使用寿命长,设备运行稳定等特点;与此同时钢筋采用油缸压料,压力大,锯切时,钢筋不会转动,钢筋切头均匀. 4、锯床采用国内专用的双面夹紧锯床.5、合理的气动系统设计理念,主管道采用不锈钢管传输,降低了压缩空气损耗;电磁阀安装在相应控制气缸的下方,响应速度快,便后维护.

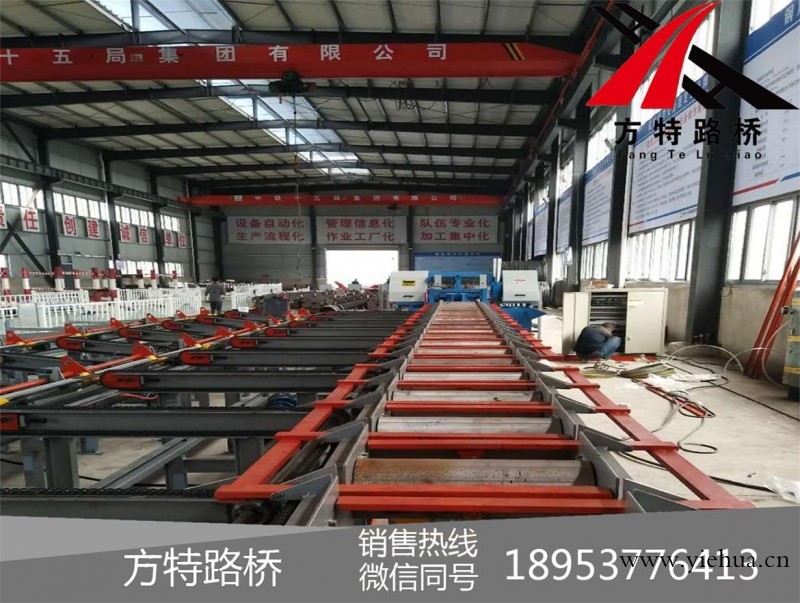

设备产品图



序号	项目				参数
1	锯切钢筋直径范围				Φ12～40mm
2	锯切长度范围				1～12m
3	锯切精度				±2mm
4	锯切频率				6次/小时
5	输送速度				/s
6	操作人数				2人
7	设备功率
8	设备外形尺寸				28m××
9	电控系统				380V,50～60HZ
10	液压系统				系统压力,液压站电机
锯切能量表 (-钢,57kg/mm2)(注意:锯切钢筋数量要在能量级以内)
根数 n		32	20	18		15	13	12	10
直径 Φ		12mm	16mm	20mm		25mm	28mm	32mm	40mm
