工作范围 | X400*Y400*Z100mm |
速度 | 1000mm/sec(XY)/200mm/sec(z) |
操作系统 | Windows 7 |
传动方式 | 伺服马达/研磨滚珠丝杆 |
电源 | AC220V 50-60HZ |
机器尺寸 | L800*W780*H1700mm |
重量 | 约450Kg |
工作环境 | 湿度:20-90%,温度:0-40° |
点胶胶量精度 | ±2% |
点胶线宽 | -(只要有一种规格胶水达到其要求即可) |
名称 | 单位 | 数量 | 备注 |
X/Y/Z伺服马达伺服马达 | 套 | 3 | 日本松下伺服马达 |
丝杆导轨 | 套 | 3 | -TBA/ABBATBA/ABBA |
电脑 | 套 | 1 | 研华工控电脑 |
显示器 | 套 | 1 | 戴17&uot;液晶 |
视觉系统 | 套 | 1 | CCD视觉定位 |
CCD镜头 | 套 | 1 | 日本理光 |
非接触式喷射点胶阀 | 套 | 1 | 喷射阀 |
喷射阀控制器 | 套 | 1 | 喷射阀控制器 |
气压稳定装置 | 套 | 1 | SMC |
运动控制器 | 套 | 1 | DEX |
自动点胶机软件 | 套 | 1 | DEX
|
非接触式喷射点胶阀介绍:
非接触式喷射点胶阀,适用于多种流体,提供高速、高精度、高灵活性的点胶工艺,可广泛应用于电子、半导体封装、固态照明、新能源和生命科技等领域.
特性及优点:
1、高速
无需传统针头点胶工艺所必需的Z轴运动,点胶速度是针头点胶的3倍以上.
2、高精度
最小点胶量可达5纳升,最小胶点直径可控制到,并且具有传统针头点胶无法企及的一致性.
3、高灵活性
对点胶高度不敏感,可避免针头碰撞工件造成的不良;极小点胶量使得DEX-300SR可以在更紧凑的空间进行作业,完成针头点胶无法实现的点胶工艺.
4、低维护高寿命
先进的结构设计,日常清洁和维护简单易行.先进的纳米耐磨材料配件,是普通材料寿命的20倍以上.

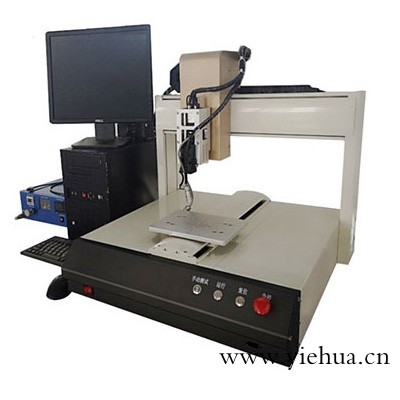

喷射式点胶机DEX-400SD性能及优势:
•三轴均采用AC伺服电机、精密滚珠研磨丝杠,保证了运动的高速度、高精度和高一致性
•主控系统采用运动控制卡,使用电脑进行编程
•编程界面简单友好,常用的图形(圆、椭圆、矩形等)无需教导,可直接输入参数调用
•支持CAD图形导入和轨迹预览功能
•设备采用模块化的结构设计,便于维护
•半封闭式外壳设计,便于操作的同时,提高了点胶环境的清洁性
•承载能力强、设备内部空间大
•高速度的精密点胶作业.全封闭的结构设计加上Y轴载物台主动伸出配合玻璃门的自动升降,在方便取放产品的同时达到静音的效果
专业订制喷射式点胶机是武汉驰速达科技有限公司的主要产品,我们的产品负责人是颜慧,有需要的朋友请直接拨打我的电话02784477631,我们的地址是武汉市蔡甸区全力北路全力四路鸿图节能环保产业园,期待与您的合作!
