仪器简介

对于电力系统来讲,变压器是系统中核心设备,因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性.

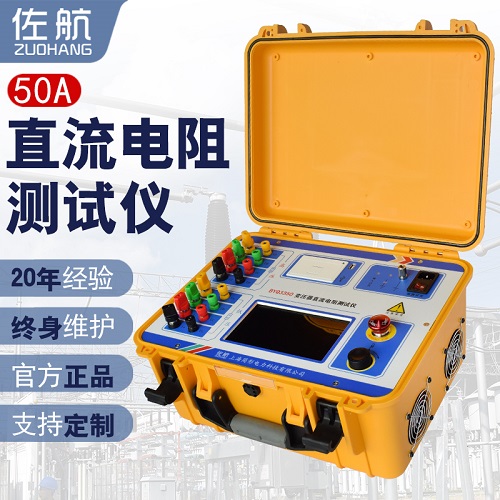

变压器的直流电阻是变压器制造中半成品、成品出厂试验、安装、交接试验及电力部门预防性试验的必测项目,能有效发现变压器线圈的选材、焊接、连接部位松动、缺股、断线等制造缺陷和运行后存在的隐患.为了满足变压器直流电阻快速测量的需要,我公司利用自身技术优势研制了佐航 BYQ3350 变压器直流电阻测试仪.该仪器是集 助磁法测试、三相测试( Yn ,Y Y 、△)和 消磁功能于一体的新一代快速测试仪,是测量大型电力变压器直流电阻的理想设备.屏幕采用真彩色大屏幕高分辨率液晶显示屏,触控加飞梭旋钮操作,方便现场使用.具有中文菜单提示功能,操作简便直观,一次接线完成所有直阻测试项目,测试速度快,准确度高,量程宽.

功能特点

1. 对于Yn型、Y型和△型绕组均可采用三相测量方式进行测试,并计算出三相不平衡率.

2. 测试电源可输出电流50A9,测试范围0～25kΩ,满足绝大多数变压器的测试需求;并且集助磁法和消磁功能于一体,满足现场试验多种需求.

3. 测试过程可自动计算5S、15S、30S内的电阻值变化率,可以辅助试验人员判断测试数据的稳定性,防止误读数据.

4. 仪器具有380V错接保护、反电动势保护、断线保护和断电保护等多种保护功能,以及接地线未接报警功能.

5. 仪器配有热敏打印机,本机存储数据200条,支持优盘海量存储.

6. 工业级7寸真彩大屏显示,清新简约显示风格设计,全触控加一键飞梭操作,为您创建舒适便捷的人机交互体验.

技术参数

单相    75uΩ～25kΩ
电流档位	测量范围	电流档位	测量范围
50A	75uΩ〜 Ω	20A	Ω 〜1Ω
10A	Ω 〜2Ω	5A	10mΩ〜4Ω
1A	Ω 〜20Ω		Ω〜100Ω
10mA	50Ω〜2kΩ	<1mA	500Ω〜25kΩ
三相    Ω～30Ω
25A+25A	Ω~Ω	10A+10A	Ω 〜Ω
5A+5A	10mΩ~Ω	1A+1A	Ω~Ω
+	Ω~30Ω
技术指标
准确度	±(读数×%+2字)	最高分辨率	Ω
使用条件及外形
工作电源	AC220V±10%,50Hz/60Hz
主机重量	(不含测试线)	主机尺寸	428mm(长)X 350mm(宽)X 230mm(高)
使用温度	-10℃~50℃	相对湿度	≤90%,不结露

佐航BYQ3350变压器直流电阻测试仪50A自动助磁消磁功能是上海简形电力科技有限公司的主要产品,我们的产品负责人是史龙艳,有需要的朋友请直接拨打我的电话18034026105,我们的地址是上海市奉贤区金海公路6055号11幢5层,期待与您的合作!
