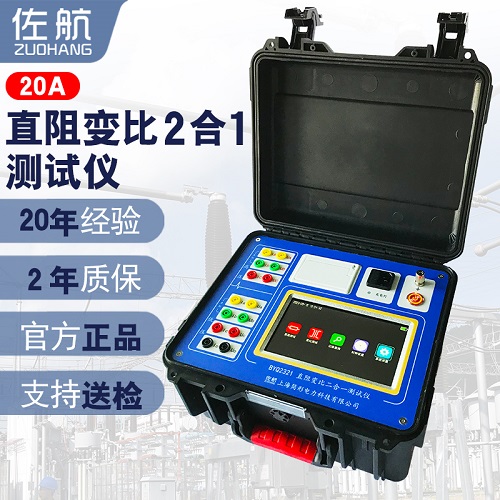

仪器简介

对于电力系统来讲,变压器是系统中核心设备,因此变压器的长期、可靠运行关系到整个系统的稳定性和可靠性.

目前配电变压器直流电阻测试、变压器变比组别测试、是变压器停电检修的必测项目,要完成上述检测及操作就需要分别配置变压器直流电阻测试仪、变压器变比组别测试仪,每次试验时都需要携带两种仪器.因为是两个独立的仪器,每台仪器均配有专用的测试线,这就需要在测试过程中分开测试,并且需要频繁的改变接线方式,从而浪费了大量的人力、物力及工时.

我公司创新性的研发出大容量锂电池供电的二合一配电变压器测试系统(直阻+变比),我们仅需要一套设备,可以完成两个项目的测试,不需要频繁的拆接测试线.

主要功能特点

1 一次接线、可完成直阻测试、变比测试.

2 直阻测试功能,针对Yn型(高压绕组不含)、Y型和△型绕组均可采用三相自动方式测试,并计算出三相不平衡率;可输出电流20A,可以满足配网变压器的低压线圈极低阻值的测试.

3 变比测试功能,具有三相、单相、Z型变压器、PT变比测试功能;

4 仪器采用嵌入式Linux操作系统,具有较高的安全性、流畅性、易用性等.

5 仪器采用A7+M4双核架构,即满足测量的实时性,又满足操作的流畅性.

6 工业级7寸大屏显示,清新简约显示风格设计,为您创建舒适便捷的人机交互体验.

7本仪器采用大容量锂电池供电,内置充电器.

技术参数

直阻测试Ω~1kΩ
输出电流	20A、10A、5A、1A、、≤10mA
电流档位	测量范围	电流档位	测量范围
20 A	Ω～ 100mΩ	10A	Ω～ 300mΩ
5A	10 mΩ～ Ω	1A	200mΩ～ Ω
	Ω～    60 Ω	≤10mA	30 Ω～ 1 kΩ
准确度	±(读数×% + 2个字)
变比测试
测试范围	~1000
准确度	±(读数×% + 2个字)(小于等于500)
	±(读数×% + 2个字)(大于500小于等于1000)
分辨率	～()
	10～()
	100～()
	1000及以上()
使用条件及外形
工作电源	内置锂电池,容量
充电电压	AC220V	使用温度	-10℃～50℃
相对湿度	≤90%,不结露	重量/尺寸	/318×280×204mm

BYQ2321变压器直阻变比二合一测试仪20A佐航锂电池供电是上海简形电力科技有限公司的主要产品,我们的产品负责人是史龙艳,有需要的朋友请直接拨打我的电话18034026105,我们的地址是上海市奉贤区金海公路6055号11幢5层,期待与您的合作!
