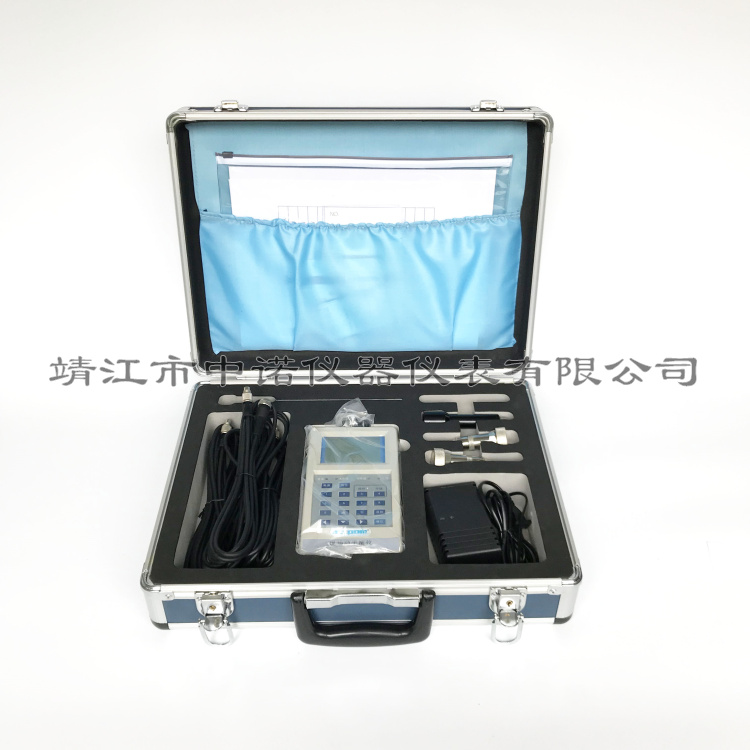

多通道振动分析仪 ACEPOM30现场动平衡仪

师女士  1 8 1 3 6 9 2 8 4 8 8

安铂振动分析仪APM-Analysis系统构成:

便携式笔记本电脑+振动信号处理专用采集箱,可选2、4、8、16个通道.
主要功能:
强大的数据采集故障诊断功能,由 4 大功能软件构成,包括振动分析故障诊断软件,旋转机械故障自动诊断软件,现场动平衡软件,交流异步电机自动诊断软件.
强大的软件分析功能:
依赖于 系统配置的振动分析故障诊断软件
设备管理及系统设置

    采用强大的数据库结构对设备测点信息进行管理,可以更加有效地建立设备档案,方便设备管理,提高设备监测的效率;完善的系统设置,可以选择加速度、速度、位移的任何一种传感器,使系统适于各种现场应用.

多通道振动分析仪 ACEPOM30现场动平衡仪

实时数据采集与监测功能:
■设备结构监视图:显示所监测机组的轴系列结构简图及测点相应位置,并在测点所在位置附近动态显示最新的实时数据,其显示的颜色反映机组的运行状态:绿色代表正常,-代表异常,红色代表危险.系统提供了汽轮机组、水轮机组、空压机组、机泵机组、风机机组的轴系结构简图及测点显示坐标,并且可以根据设备的实际情况进行定制.可以更加直观准确的反映设备状态.(此功能为选配);
■棒 图:用棒状图形直观地显示各通道的振动幅值,棒图颜色为绿色时,表示振动正常,-时表示振动数值超过报警设定值,红色时表示振动数值超过跳闸设定值;
■时域分析:它显示各通道振动的时域特征, 包括时域波形、概率密度、自相关分析、互相关分析、各种窗函数(汉宁窗、海明窗、三角窗、矩形窗等)等,实时显示多种有量纲参数(峰值、平均值、有效值)和多种无量纲参数;便于设备运行状态判断,精密诊断;
■频 谱 图:对时域波形进行频谱分析可以得到信号中所含个谐波分量的频率和幅值.以频率 Hz 或转频倍数为横坐标,以振幅为纵坐标,将分析结果绘制在图上即可得到频谱图;
频谱图是目前进行故障分析和诊断的最普遍使用的图形,从中可以得到有关信号所含频率成分的重要信息.该图还可在指定波形处显示对应点的幅值.频谱种类包括幅值谱、功率谱、相位谱、倒频谱分析等,实时显示六个最大谱峰及对应频率、各种窗函数任选;线性、对数谱选择,用于不平衡、不对中、轴弯曲、轴裂纹等各种旋转机械常见故障分析;
■平均谱分析:为了有效的虑除现场的干扰信号,可以使用时域平均谱和频域平均谱,以便提高信噪比.


■轴心轨迹图:对应一定的转速,转轴在支承轴承中的位置是一定的.由于振动,转轴中心会围绕着这个中心点做周期运动,形成动态运动轨迹即轴心轨迹图.该图显示某轴承处水平和垂直方向振动合成后的情况,不同的对应故障会呈现不同形状的轴心轨迹,因此可以通过轴心轨迹来进行故障诊断;
■波 特 图:它显示机组在启停机过程中振动一倍频幅值和它显示机组在启停机过程中振动一倍频幅值和相位随转速的变化趋势.波特图是用来确定临界转速的重要工具,如果振幅曲线出现波峰,同时相位发生急剧增加,且增加幅度大于 70 o ,这时所对应的转速有可能是该测点所处的转子或相临转子的临界转速.

从波特图上观察到的振幅、相位随转速的变化,进行动平衡时有助于用来分析转子不平衡质量所处的轴向位置、不平衡振型阶数,分析是否存在结构共振,还可以进行动静摩擦的分析.
■极坐标图:亦称乃奎斯特图,它以矢量方式显示机组在启停过程中一倍频矢量的矢端随转速的变化情况,其向径表示一倍频幅值的大小,向径和 X 轴夹角表示一倍频的相位,图的下方可显示在指定波形处对应的转速、幅值和相位.
■振幅 - 转速曲线在极坐标图中是呈环状出现的,从图中易于得到各阶模参数.

■三维谱:它显示启停机过程中不同转速下各种频率成分的大小随转速变化趋势,是不同转速下得到的频谱图依次组成的三维谱图,该图具有图形缩放功能.通过三维谱可以看出在升降过程中是否出现异常频率(低频和高频成分),是否出现固定频率,以及出现时的转速,幅值大小及变化情况,从中可以了解机组的运行状态,并可为一些故障的诊断提供重要的消息.在分析幅值与转速有关的故障时用级联图来分析是很直观的,这类最典型的故障是油膜涡动和油膜振荡.
■相关趋势图:它显示某段时间里各种信号(振动峰峰值、一倍频幅值、相位、转速、时间)相互之间的变化关系,其横坐标和纵坐标的参数由用户自由选择在分析机组振动随时间(工况)、转速、负荷的变化时,这种曲线非常直观,对运行人员监视机组状况很有用.
