产品概述

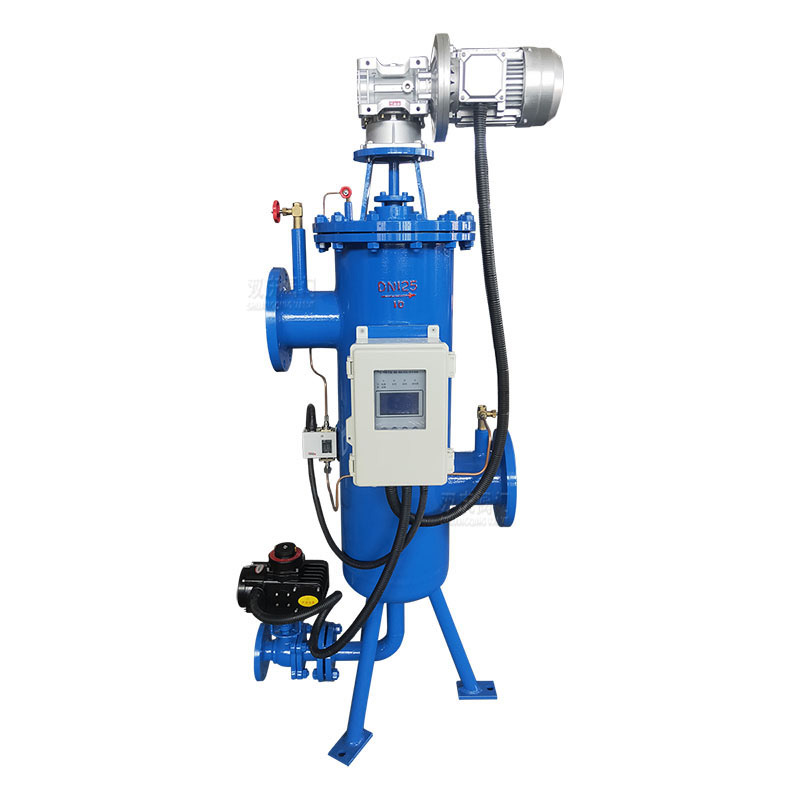

     全自动清洗过滤器,由主机和电控箱组成,主机结构是由过滤器体,过滤芯,减速机电动排污阀,传动轴,差压控制器等部件构成.

     过滤器体是一个平盖罐体,罐体上部为浊水腔,中部为清水腔,下部为排污腔,上侧部进水,中侧部有出水,低部有电动排污阀,侧面有压力差控制器,过滤芯是不锈钢密纹平织形滤网.

全自动清洗过滤器是利用滤网拦截水中固态杂质及颗粒物,从而降低水的浑浊度,提高水质的专用设备.水是由进水口进入过滤器内部,机内的滤网对水中的杂质进行拦截.当滤网上的污物到一定的程度时,系统会自动开启排污阀和机体内的排污机构,对滤网上的杂质进行清洗及排除机体外.

全自动过滤器具有自动识别压差,自动过滤,自动清洗,自动排污,自动关闭,清洗过程中不间断供水的功能.

工作原理

     自清洗装置启动,由压差感应器控制,当压差达到额压数值,自清洗装置便自动启动,也可设定时间定期启动自清洗装置.

污水由设备的入水口进入机内,粗滤网先对污水中的体积较大的杂质进行拦截,防止这些杂质进入机体内部后损坏机体内的部件.粗滤后水流向机体另一端的细滤网,细滤网对水中的杂质及污物进行最后的拦截.

因为污垢对滤网的堵塞使滤网中的水和滤网外的水有的压力差,当这个压力差达到压差开关的设定数值时,电控盒内的的水利控制阀、电机驱动、机体上的排污阀同时打开.电机转动带动机体内的不锈钢刷对滤网上的污垢进行清理,再通过排污口排出污水

产品参数

产品名称:SD型立式全自动清洗过滤器

适用介质:水,油,气体等

安装方式:立式

连接方式:法兰、螺纹、对焊

口    径:DN25-1000mm

工作压力:-11MPa

材    质:20#、304、316L等

过滤精度:10-480目(通水网为18-30目/cm2;通气网为40-100目/cm2;通油网为100-480目/cm2)

技术参数

u 单台最大过滤流量可达4000m3/h

u 过滤精度从20-4000μm

u 滤网可选钻孔(4000-800μm)、楔形(1000-50μm)、编织复合(800-20μm)

u 最小工作压力≥

u 最高工作压力≤11MPa(特殊可定制)

u 工作温度≤95℃

u 电源:380V/50Hz

u 控制电压:AC24V

u 清洗方式:电动刷式

u 控制方式:压差、定时、手动及PLC

u 清洗时间:10-1000秒可调

选用原则

1、进出口通径:

原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致.

2、公称压力:

按照过滤管路可能出现的最高压力确定过滤器的压力等级.

3、孔目数的选择:

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定.

产品型号

SD立式全自动清洗过滤器、SY型Y型全自动清洗过滤器、SL角式全自动清洗过滤器、SF卧式全自动清洗过滤器、SZPG-I全自动反冲洗过滤器、ZPG-I直通式全自动反冲洗过滤器、SZPG-L角通式全自动反冲洗过滤器、

订货须知

1)过滤器连接管道的公称通径,法兰标准和压力等级;

2)设计压力(或最大操作压力);

3)设计温度(或最大操作温度);

4)介质性能;

5)选用的壳体材质和滤芯的材质;

6)若有特殊要求请注明.

工作场景

     自清洗过滤器可用于对工业水、海水、食品和制药等轻化工工业废水、循环水的过滤,以及乳化液再生、废油、液态原料等过滤处理等.在冶金工业及石化工业及电厂给排水和循环水系统和涉及到液态的介质过滤等工艺中,应用自清洗过滤器也日趋广泛,我国现代冶金企业引进的连铸水系统、高炉水系统、热轧用高压水除鳞系统、乳化液系统以及封闭的水循环系统,液态的介质过滤系统均大量地采用了自清洗过滤器.

1.冶金行业:净环水、浊环水、冷却水全过滤、旁滤;设备冷却水喷咀保护

2.发 电 厂:汽轮机冷却水过滤、灰水回收过滤,降尘喷咀保护,冷却水塔全过滤和旁滤.

3.市 政:水厂原水过滤,冲池水回收过滤、污水排放达标过滤、废水再生、公园、绿化、喷泉水 过滤器.

4.原 水:海水、湖水、河水、水库水、井水、雨水、地下水抽取时的砂子,藻类、菌类、有机物等过滤.

5.农 业:喷灌、滴灌水过滤.

6.-行业:石油、化工、电子、纺织、造纸、玻璃、食品、金属加工、汽车行业.

安装注意事项

1、安装时应注意对智能控制箱、压差检测器、传动部分及设备表面进行防护,防止损坏.

2、按照腔体上水流指示箭头的方向连接管道,使水流方向与腔体上的指示箭头方向一致.

3、智能一体化全自动过滤器安装形式有两种或两种以上,采取任何一种安装方式时,应注意自动排污阀的出口方向为水平或向下,以保证排污更彻底.

4、安装时应安装在需要保护的用水设备之前,并尽量靠近用水设备.在有可能发生回流的地方,应安装止回阀.

5、在动力系统中,智能一体化全自动过滤器应安装在水泵与用水设备之间,越靠近水设备越好.当泵与用水设备之前的压力超过过滤器的极限压力,则应将智能一体化全自动过滤器安装在水泵之前,并尽量靠近水泵.

6、自动排污阀连接方式为法兰和丝扣连接,排污管不宜过长,最长不要超过10米.

7、安装时应考虑便于维修,智能一体化全自动过滤器的前后应安装阀门,并安装旁通管路,在维修的同时不影响管道液体的输送.

8、智能一体化全自动过滤器的规格应与管道的流量相匹配,当单台过滤器不能满足系统流量要求时可并联两台或更多,已达到系统过滤要求.

维护与保养

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

4、如发现不锈钢钢丝网变形或损坏,需马上更换.

日常过滤器的维护其实是对其过滤网的维护.

日常检查倘若发现介质的流速变小,就从另一方面代表着过滤器的过滤网需求清理了,不必重复常常的拆开以防发生其余不必要的故障.如果常常清洗的话,一旦破坏了过滤网孔的粗细,达不到应有的效果,就等于装了一个无用的装置,起不到维护设备的效果.因为结构比较简单,维护保养十分简略,一般都只需求将滤筒拆开下来,清洗过滤的杂质即可.因为过滤网中的过滤芯只是由框和不锈钢的钢丝组成,用力过猛容易变形和损坏,所以,在清洗过滤网时要格外的注意防护.

一旦发生设备有故障,也需要排查一下是否是过滤器网无效所导致的问题.

由于阀门、过滤器种类繁多,本厂承接按图生产,非标生产,产品价格以实际报价为准,请根据具体型号参数及技术要求联系我们进行报价.
