产品概述

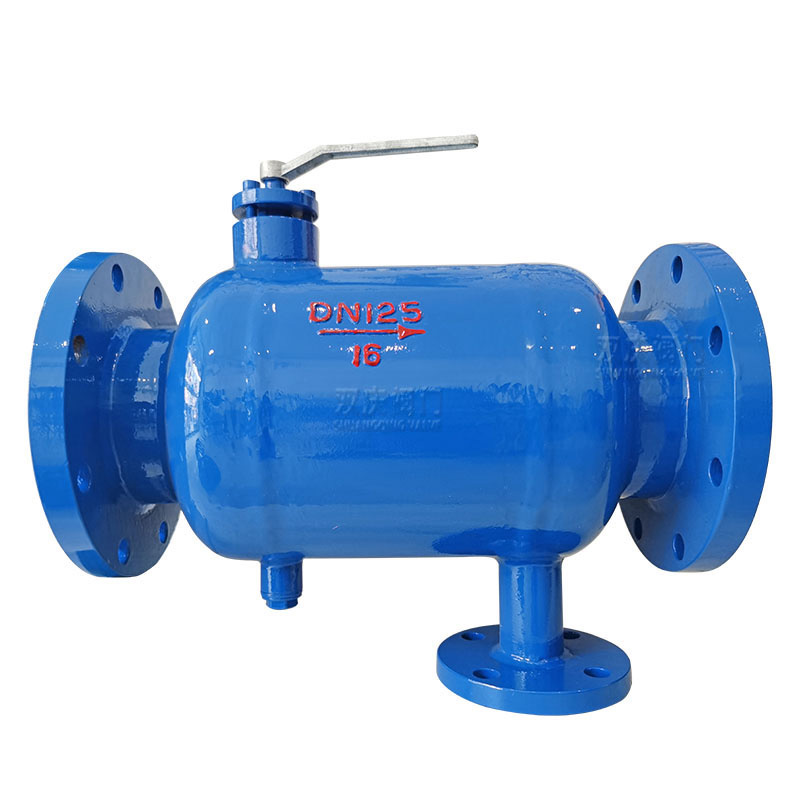

     ZPG-I直通式自动反冲洗排污过滤器,是一种集通用的过滤功能和在系统运行不停机的前提下,对滤筒进行清洗并排污的多功能使用产品,它设计了全新的结构形式,在滤筒的前段设置阀板,通过手柄调节阀位置,来改变水对滤筒的流向,利用管道内水压及水流推动的作用对滤筒进行自清洗,省去了传统过滤清洗必须将滤筒进行清洗的烦恼,使清洗操作简便可靠且排污时间短.

工作原理

     在正常情况下,转向阀开启,水流经过滤器筒过滤后,由出口排出,当排污阀站开启后,通过过滤液体总流量增加,流速增大,冲动了粘在过滤器管壁上的杂质,杂质由排污口排出,当转向阀关闭,排污阀开启时,水流-从过滤筒的进口段网孔进入过滤筒外侧,大部分从出口流出,一部分又从过滤器外部经杂质收集段网孔进入过滤筒内部,对过滤筒产生了反冲洗,达到从过滤筒外部冲洗粘附在网孔上的杂质的效果,杂质仍通过排污口排出.

产品参数

产品名称:ZPG-I型反冲洗过滤器

适用介质:水、液体等

安装方式:水平或垂直向下安装

连接方式:法兰、对焊、螺纹

口    径:DN40-1000mm

工作压力:-

材     质: 20#、304、316L等

过滤精度:10-480目(通水网为18-30目/cm2;通气网为40-100目/cm2;通油网为100-480目/cm2)

可生产型号:ZPG-Ⅰ、ZPG-l、SZPG-Ⅰ全自动反冲洗过滤器、SZPG-l角通式全自动反冲洗过滤器、

技术参数

1、应用范围:

1)钢铁:用于原料场、烧结球团厂水处理过滤,高炉、轧机、连铸机等系统冷却水过滤,高压水除磷系统杂质过滤

2)汽车:涂装生产线,在汽车、拖拉机、摩托车、发动机制造水,处理系统都有广泛应用

3)发电厂:用于电厂锅炉高纯水制备的精度预处理部分,发电机冷却水、密封用水的过滤,系13-4统用水量特大时可作为旁滤处理、全滤处理使用.

4)石油化工:在循环水场做旁滤处理,可单机或多机型并联主处理,代替滤料过滤,减少滤料过滤负荷,可避免大量的冲洗耗水,节约成本

5)农业园林及造纸厂:在有喷头、喷嘴系统中,应减少由于杂质所造成的设备堵塞、磨损,因此需要选择高精度、高自动化过滤产品机械、食品或-:对系统进行自动、精度过滤,用来防止冷却水系统堵塞

6)矿山:过滤井下喷淋水,保证系统工作正常.

7)给水及污水处理:用于预处理系统中,提高系统运行效率

8)广泛应用于饮用水处理、建筑循环水处理、工业循环水处理、污水处理、采矿业水处理、高尔夫球场水处理、建筑、钢铁、石油、化工、电子、发电、纺织、造纸、食品、制糖、制药、塑料、汽车行业等领域.

2、过滤精度:10-480目(一般通水网为20-40目,通气网为40-100目,通油网为100-480目.)

3、工作温度:≤90℃

4、公称通径:DN40—DN1000mm

5、公称压力:PN≤(其它工作压力可按用户要求设计)

6、法兰标准:GB81-59(也可按用户要求制造)

7、壳体材质:20#、304、316L等

8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶

选用原则

1、进出口通径:

原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致.

2、公称压力:

按照过滤管路可能出现的最高压力确定过滤器的压力等级.

3、孔目数的选择:

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定.

订货须知

1)过滤器连接管道的公称通径,法兰标准和压力等级;

2)设计压力(或最大操作压力);

3)设计温度(或最大操作温度);

4)介质性能;

5)选用的壳体材质和滤芯的材质;

6)若有特殊要求请注明.

反冲洗过滤器的安装方法

1.安装只需按照设备筒体上箭头指示进水方向连接在管路上;

2.设计、安装时应尽量考虑排污口在下部,便于杂物的顺利排放;

3.排污管就近接入排水沟,且应保持排污顺畅;

4.为便于观察系统工况和日常操作,应在进、出口安装压力表和手动阀门;

5.排污时,应根据排污情况,通过开关阀门,对滤网冲洗10-60秒.

6.微电脑控制器的使用方法:

(1)出水压力值设定方法:系统运行后,观察设备进水压力值,然后将出水电接点压力表的数值调整为小于进水压力值-.如:进水压力为,则出水电接点压力表的数值调整为- MPa之间即可.

(2)然后接通微电脑电源,并将控制面板上的电源开关打开.

(3)如果此时出水压力低于设定压力值,则设备保持在工作状态,工作指示灯亮,自动执行器开启阀板,排污电磁阀(或电动阀)关闭.

(4)如果出水压力低于设定压力值,则设备进入反冲洗状态,反洗指示灯亮,自动执行器关闭阀板,排污电磁阀(或电动阀)打开.反洗过程延时2-4分钟后,返回工作状态.如果此时出水压力高于设定压力值,则设备保持正常出水状态;如果出水压力仍旧低于设定压力值,则设备工作2-4分钟,反洗2-4分钟,如此不断反复,直到出水压力值高于设定压力值.

(5)反冲洗执行闸板轴与设备筒体为双橡胶圈密封(或四氟填料),若使用过程中发生漏水的现象,可用小扳手将压盖上面的三个螺丝适当均匀的拧紧几圈,以不漏水为准.若压盖被压紧到底部仍不能解决漏水现象,则需要更换新的密封圈或填料(密封圈规格型号以随机备用型号为准).

维护与保养

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护;

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质;

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,再装上去的过滤器,过滤后介质的纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;

4、如发现不锈钢钢丝网变形或损坏,需马上更换.

日常过滤器的维护其实是对其过滤网的维护.

日常检查倘若发现介质的流速变小,就从另一方面代表着过滤器的过滤网需求清理了,不必重复常常的拆开以防发生其余不必要的故障.如果常常清洗的话,一旦破坏了过滤网孔的粗细,达不到应有的效果,就等于装了一个无用的装置,起不到维护设备的效果.因为结构比较简单,维护保养十分简略,一般都只需求将滤筒拆开下来,清洗过滤的杂质即可.因为过滤网中的过滤芯只是由框和不锈钢的钢丝组成,用力过猛容易变形和损坏,所以,在清洗过滤网时要格外的注意防护.

一旦发生设备有故障,也需要排查一下是否是过滤器网无效所导致的问题.

由于阀门、过滤器种类繁多,本厂承接按图生产,非标生产,产品价格以实际报价为准,请根据具体型号参数及技术要求联系我们进行报价.
