产品概述

T型过滤器外形上像字母"T"型,所以我们叫做T型过滤器.

直流T型过滤器属于管道粗过滤器系列,是管道输送液体或气体过程中,清除固体杂质的设备,液体或者气体流经过滤器时,其中杂质被滤出,使机器设备(包括压缩机、泵等)、仪表能正常工作和运转.

      当需要清洗时,只要将可拆卸的滤筒取出,处理后重新装入即可,因此,使用维护极为方便.

工作原理

     当流体进入置有一定规格滤网的滤筒后,其杂质被阻挡,而清洁的滤液则由过滤器出水口排出.

产品参数

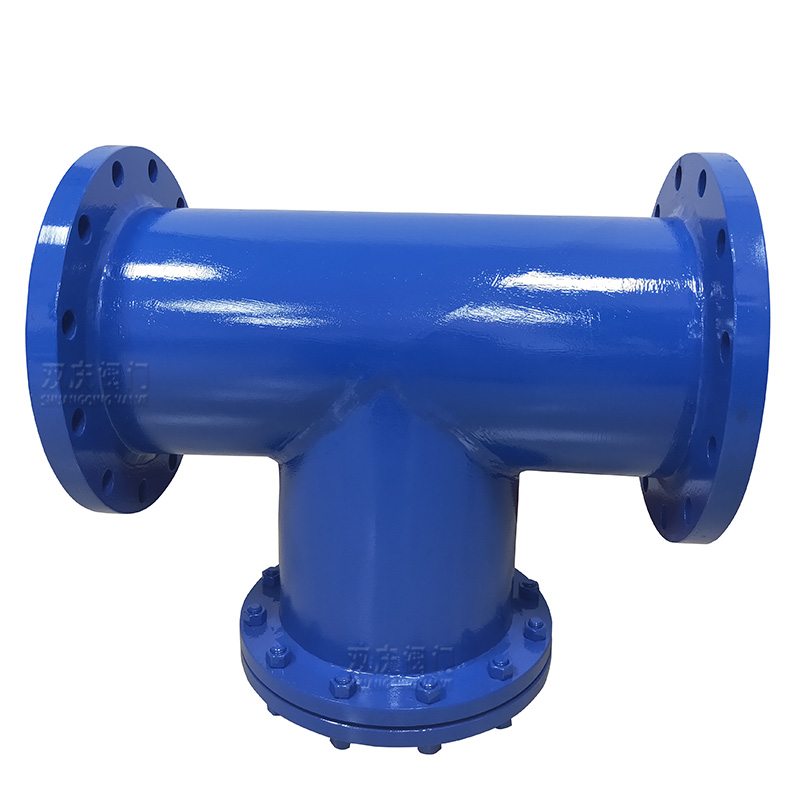

产品名称:ST34型直流式T型过滤器

适用介质:水、油、蒸汽、气体等

安装方式:直通,水平安装

连接方式:法兰、对焊、螺纹、承插焊

口    径:DN25-1200mm

工作压力:-16MPa

材     质:20#、304、316L等

过滤精度:10-480目(通水网为18-30目/cm2;通气网为40-100目/cm2;通油网为100-480目/cm2)

可生产型号:FPY-Ⅵ、FPY-Ⅲ、SRT、ST34、ST24、SRTⅣ、

技术参数

1、适合物料:

a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;

b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;

c、制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;

d、 轻工食品生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆用品等

2、过滤精度:10-480目(一般通水网为20-40目,通气网为40-100目,通油网为100-480目.)

3、工作温度:≤90℃

4、公称通径:DN25—DN1200mm

5、公称压力:PN≤(其它工作压力可按用户要求设计)

6、法兰标准:GB81-59(也可按用户要求制造)

7、壳体材质:20#、304、304L、316、316L等

8、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶

选用原则

1、进出口通径:

原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致.

2、公称压力:

按照过滤管路可能出现的最高压力确定过滤器的压力等级.

3、孔目数的选择:

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定.

订货须知

1)T型过滤器连接管道的公称通径,法兰标准和压力等级; 如果为异端需注明DN(大端)x DN,(小端)

2)设计压力(或最大操作压力);

3)设计温度(或最大操作温度);

4)介质性能:

5)选用的壳体材质和滤芯的材质;

6)若有特殊要求请写明:

7)T过滤器型式;

维修与保养

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护; 

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质; 

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,受损的过滤芯,会使过滤后的介质纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;     

4、如发现不锈钢钢丝网变形或损坏,需马上更换.

日常过滤器的维护其实是对其过滤网的维护.

日常检查倘若发现介质的流速变小,就从另一方面代表着过滤器的过滤网需求清理了,不必重复常常的拆开以防发生其余不必要的故障.如果常常清洗的话,一旦破坏了过滤网孔的粗细,达不到应有的效果,就等于装了一个无用的装置,起不到维护设备的效果.因为结构比较简单,维护保养十分简略,一般都只需求将滤筒拆开下来,清洗过滤的杂质即可.因为过滤网中的过滤芯只是由框和不锈钢的钢丝组成,用力过猛容易变形和损坏,所以,在清洗过滤网时要格外的注意防护.

一旦发生设备有故障,也需要排查一下是否是过滤器网无效所导致的问题.

由于阀门、过滤器种类繁多,本厂承接按图生产,非标生产,产品价格以实际报价为准,请根据具体型号参数及技术要求联系我们进行报价.
