产品概述

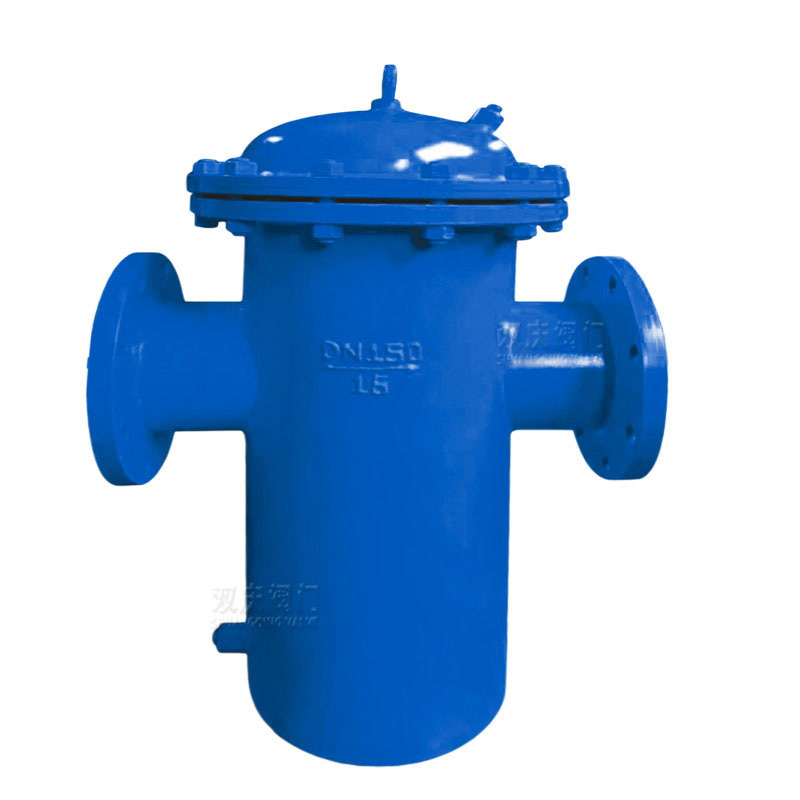

     篮式过滤器又称蓝式过滤器,筒式过滤器,桶式过滤器,主要由接管、主管、滤篮、法兰、法兰盖及紧固件等组成.

是过滤器中的佼佼者,主要用于杂质量较大的工况环境,因滤网结构与其它过滤网不一样,形状像篮子,故名篮式过滤器.

     直通平底篮式过滤器主要用于水、油或其它液体管道上,过滤管道里的杂物,过滤网孔面积比通径管面积大2-3倍,远远超过Y型、T型过滤器过滤面积,在石油、化工、制药、食品等行业中得到了广泛的应用,深受广大用户的青睐.

工作原理

     当流体通过主管进入滤篮后,固体杂质颗粒被阻挡在滤篮内,而洁净的流体通过滤篮

由过滤器出水口排出.

产品参数

产品名称:直通平底蓝式过滤器

适用介质:水、油、蒸汽、气体等

安装方式:直通,水平安装

连接方式:法兰、螺纹、承插焊、对焊

口    径:DN15-1000mm

工作压力:-

材    质:20#、304、316L等

过滤精度:10-480目(通水网为18-30目/cm2;通气网为40-100目/cm2;通油网为100-480目/cm2)

技术参数

1、适合物料:

a、 化工、石油化工生产中的弱腐蚀性物料,如:水、氨、油品、烃类等;

b、 化工生产的腐蚀性物料,如烧碱、纯碱、浓稀硫酸、碳酸、醋酸、酯酸等;

c、制冷中的低温物料,如:液甲烷、液氨、液氧及各种制冷剂;

d、 轻工食品生产中有卫生要求的物料,如:啤酒、饮料、乳制品、粮浆用品等.

2、工作温度:-80℃—+450℃

3、公称通径:DN15—DN1000

4、公称压力:—

5、法兰标准:HG20592-97(也可按用户要求制造)

6、壳体材质:20#、304、304L、316、316L等

7、密封材料:聚四氟乙烯、丁腈橡胶、耐油石棉胶等

选用原则

1、进出口通径:

原则上过滤器的进出口通径不应小于相配套的泵的进口通径,一般与进口管路口径一致.

2、公称压力:

按照过滤管路可能出现的最高压力确定过滤器的压力等级.

3、孔目数的选择:

主要考虑需拦截的杂质粒径,依据介质流程工艺要求而定.

清洗方法

当需要清洗时,旋开主管底部螺塞,排净流体,拆卸法兰盖,将过滤网取出清洗后重新装入即可.

安装说明

蓝式过滤器一般水平安装,进出口方向与阀体上的箭头方向应保持一致.

安装前先检查产品螺丝有没松脱,污物有没带入过滤器内,,安装时请注意流向标志,在使用时一定要定期清理过滤器网.

产品型号

直通蓝式过滤器SB34型、高低蓝式过滤器YG07型、角通蓝式过滤器、弧底蓝式过滤器SRB-II型、双滤芯蓝式过滤器SD14型、保温蓝式过滤器、SB34、SSBL、SBL、SRBI

订货须知

1)过滤器连接管道的公称通径,法兰标准和压力等级;

2)设计压力(或最大操作压力);

3)设计温度(或最大操作温度);

4)介质性能;

5)选用的壳体材质和滤芯的材质;

6)若有特殊要求请注明.

维修与保养

1、过滤器的核心部位是过滤器芯件,过滤芯由过滤器框和不锈钢钢丝网组成,不锈钢钢丝网属宜损件,需特别保护; 

2、当过滤器工作一段时间后,过滤器芯内沉淀了一定的杂质,这时压力降增大,流速会下降,需及时清除过滤器芯内的杂质; 

3、清洗杂质时,特别注意过滤芯上的不锈钢钢丝网不能变形或损坏,否则,受损的过滤芯,会使过滤后的介质纯度达不到设计要求,压缩机、泵、仪表等设备会遭到破坏;     

4、如发现不锈钢钢丝网变形或损坏,需马上更换.

日常过滤器的维护其实是对其过滤网的维护.

日常检查倘若发现介质的流速变小,就从另一方面代表着过滤器的过滤网需求清理了,不必重复常常的拆开以防发生其余不必要的故障.如果常常清洗的话,一旦破坏了过滤网孔的粗细,达不到应有的效果,就等于装了一个无用的装置,起不到维护设备的效果.因为结构比较简单,维护保养十分简略,一般都只需求将滤筒拆开下来,清洗过滤的杂质即可.因为过滤网中的过滤芯只是由框和不锈钢的钢丝组成,用力过猛容易变形和损坏,所以,在清洗过滤网时要格外的注意防护.

一旦发生设备有故障,也需要排查一下是否是过滤器网无效所导致的问题.

由于阀门、过滤器种类繁多,本厂承接按图生产,非标生产,产品价格以实际报价为准,请根据具体型号参数及技术要求联系我们进行报价.
