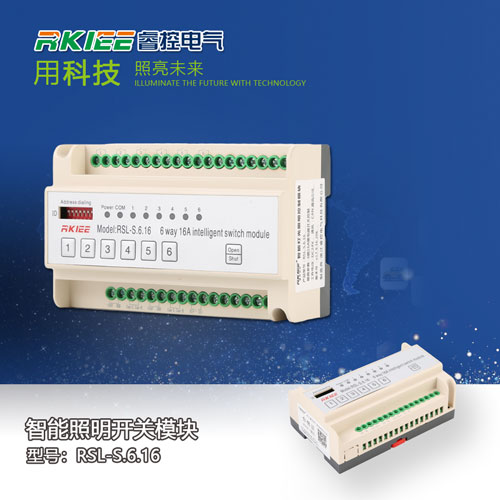

RSL-型6路16A(20A)智能照明开关执行模块,智能控制模块,灯光控制模块

睿控智能照明控制管理系统是一套配置、监控、管理为一体的系统软件:

性能描述:
1,标准导轨式安装占8个模数位;
2,提供6路16A(20A)继电器开关,每回来可独立控制3500W设备开关;
3,可设置各回路的开机初始值;
4,具备多回路顺序延时启动功能,避免同时启动造成对电网的冲击;
5,设置两组互锁模式,能控制3组窗帘;;
6,设置3互锁模式,能控制两台中央空调的低速、中速和高速档位;
7,执行场景命令后立即向监控中心返回各个回路的实际开关状态;
8,具有本机及远程编程、测试功能;
9,自带应急开关按键,方便调试;
10,自带回路状态指示灯,开关状态一目了然;
11,支持在线刷新程序;
12,采用CAN-BUS总线通信;

技术参数:
1,供电电压: DC24V,90mA ;
2,受控回路:6路继电器开关或是3组窗帘;
3,继电器回路开关负载 (阻性):AC 250V / 抗浪涌能力达到170A以上;
4,继电器切换电流:16A;
5,继电器机械耐久性:10,000,000次;
6,继电器电耐久性:100,000次;
7,静功率消耗: ;
9,功耗:8W;
10,控制端口:2×CAN-BUS;
11.网络连接设备数量:64个;
12,外观尺寸:143mm(L)×90mm(W)×57mm(H);
13,重       量:420g/pcs;

负载性质	电阻性负载	电感性负载	电容性负载
建议使用	30%	20%	15%
标称量值	16A	16A	16A
安全使用
相应负载	如碘钨灯、白炽灯等	如日光灯、带变压器的LED灯等	常见的带镇流器的LED灯等

照明负载参考
白炽灯		2400W
日光灯T5/T8	并联补偿	1600W
	DUO回路	1600W
低压卤素灯	电感变压器	1300W
	电子变压器	1600W
	卤素灯230V	2400W
Dulux灯	无补偿	1200W
	并联补偿	1200W
水银灯	无补偿	2100W
	并联补偿	2100W
电子镇流器数量	18W	23
	24W	23
	36W	14
	58W	11
	80W	10
开关容量(触点)	冲击电流(150us)	400A
	冲击电流(250us)	320A
	冲击电流(600us)	200A

外形尺寸图:

接线图:

功能实现描述(例举):
本产品为导轨式安装,含6路智能继电器,每回路可独立控制3300W灯具的开关,带应急按键,LED灯时时指示各个回路开关状态,可设置为互锁控制3组窗帘开合;

6路智能照明开关模块,智能照明控制模块是浙江睿控电器科技有限公司的主要产品,我们的产品负责人是15967434664,有需要的朋友请直接拨打我的电话15967434664,我们的地址是,期待与您的合作!
