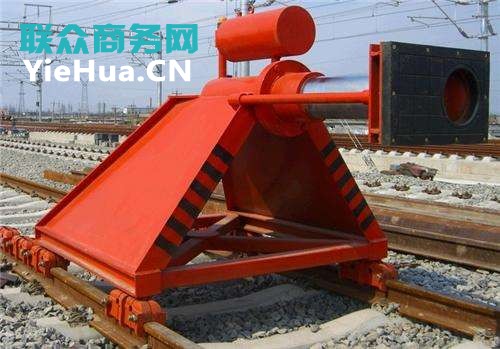

固定式挡车器概述

固定式挡车器是针对使用单位的实际情况,为满足使用单位提出的具体要求而设计的产品.占用线路短,结构简单,造价较低,维护方便.可以用在车辆编组较小、冲击速度不高的场合.

固定式挡车器技术参数

允许车辆较大撞击速度:根据用户需要,可提供3、5、7km/h共3个档次缓冲头几何形状及尺寸:标准车辆为平面型,地铁、轻轨及其它车辆与用户提供的车钩尺寸及形状相匹配.缓冲头中心距轨面的高度:标准轨车辆850mm地铁及轻轨车辆:500mm、660mm、678mm、720mm,其它车辆由用户提供数据,根据实际情况专门设计.

固定式挡车器安装方法

① 将左右支臂放在基本轨上,用支臂销轴将其与支座连接.

② 抬起支臂,在蹄型快下方的基本轨上依次放置弹簧座、板弹簧和承座.③ 用制动轨将蹄型块夹住,同时也夹住基本轨的轨头,再用三个螺栓将制动轨带上.注意外侧两个螺栓须穿过支撑架,承座应位于加压孔正中.④ 用前、后横梁和上、下斜梁将两支臂下边四个脚相连接,其搭接形式,两斜梁中间和四角用销轴带上.完成以上初装后,紧固各部螺栓.⑤ 用加压器对各个弹簧板加压:将U形加压快插入承座两侧空挡,安装在加压器中心螺母上的加压螺杆杆头对准加压块,挂在两侧的加压轨底板钩在基本轨底板上,用螺母拧紧,用长约米铁棍拧动加压螺杆并将楔铁打入承座与板弹簧之间,使板弹簧与弹簧座间隙为±毫米.⑥ 将标志牌安装在支座上.⑦ 每次安装完毕,应在轨腰处涂上位置标记,以方便日常检查挡车器是否被撞坏.



供应固定式挡车器是山东中煤工矿物资集团有限公司排水分公司的主要产品,我们的产品负责人是杜斌,有需要的朋友请直接拨打我的电话0537-2169820,我们的地址是山东省济宁市高新区开源路11号路北,期待与您的合作!
