JD-25调度绞车主要用于煤矿井下调度矿车或辅助牵引之用,亦可用于矿山地面、冶金矿场或建筑工地等进行调度和-运输工作.绞车配有隔爆电气设备,可用于煤尘及瓦斯的矿井中.绞车工作环境的瓦斯和粉尘含量不得超过《煤矿安全规程》规定的标准.绞车周围温度不得超过40℃,湿度不得超过95%,海拔高度不得超过1000米.
JD-25调度绞车技术参数
型号:JD-25;
外层钢丝绳静张力:20千牛;
外层钢丝绳速度:米/秒 ;
容绳量:400米;
钢丝绳直径:∮16毫米;
卷筒规格:Φ300×356毫米;
电动机
型号:YBJ25-4;
功率:25千瓦;
转速:1470转/分;
电压:380伏/660伏;
外形尺寸(长×宽×高):1350×1140×1190毫米;
绞车质量(包括电机) :1460千克.

JD-25调度绞车结构特点与工作原理

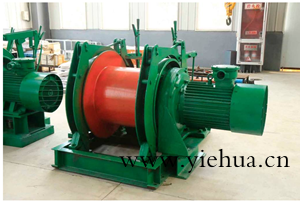

JD-25调度绞车由电机、卷筒装置、刹车系统、底座、防护罩等部件组成,结构上采用两级行星齿轮传动,分别布置在主轴的两端,主轴贯穿卷筒并支承在左右支架上,电动机采用法兰盘式固定在左支架上.
工作原理:电机齿轮带动左端小齿轮架的一对小行星齿轮旋转,由于小内齿轮是固定不动的,所以小行星齿轮除作自转外,还要围绕电机齿-转,即带动小齿轮架旋转,从而使主轴旋转,固定在主轴右端的中心齿轮也旋转,于是带动大齿轮架上的一大行星齿轮转动.
