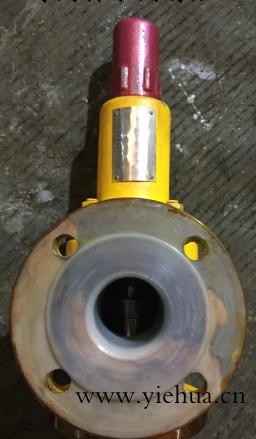

WA42f46衬氟塑安全阀 液氯贮槽,氯气储罐安全阀

氯气用安全阀涉及一种特种阀门.包括阀体、阀座、阀盖、阀杆、阀瓣,阀体包括进口、出口,阀体的进口设置在竖直向下方向,阀体的出口设置在水平方向,进口、出口之间呈90°设置,阀体的进、出口分别设置连接法兰;在阀体的上端装配通孔处设置一导向套,导向套固定在阀体与阀盖之间;在阀盖内的阀杆外套至弹簧、弹簧座,弹簧座分别配合抵触在弹簧两端;在阀杆与阀瓣之间设置反冲盘,阀瓣的下端面与阀座的上端密封面可分离式紧密配合,聚四氟乙烯树脂烧结在异形槽内;在阀座上端密封面堆焊硬质合金层.本阀防腐效果好、耐冲刷、零泄漏,阀瓣无频跳、颤振等现象发生,安全可靠,无事故

一种氯气用安全阀,包括阀体、阀座、阀盖、阀杆,其特征在于所述阀体包括进口、出口,所述阀体的进口设置在竖直向下方向,所述阀体的出口设置在水平方向,所述进口、出口之间呈90°设置,所述阀体的进、出口分别设置连接法兰;所述阀体的上顶面设置装配通孔,所述装配通孔外设有法兰面,所述阀盖通过法兰与所述法兰面连接,法兰与法兰面之间通过螺栓螺母固定;所述阀座竖向设置在所述阀体内,所述阀座中部设有轴向通道,所述阀座的进口与所述阀体的进口同轴配合;在所述阀体的上端装配通孔处设置一导向套,所述导向套固定在所述阀体与阀盖之间;所述阀杆设置在所述阀盖内,所述阀杆的上端穿过所述阀盖的上端安装孔,所述阀杆与所述阀盖上端的安装孔之间设置调整螺套,在所述阀盖外侧的所述调整螺套上螺纹连接圆螺母,所述圆螺母旋至所述阀盖的上端面;在所述阀盖内的阀杆外套至弹簧、弹簧座,所述弹簧座分别配合抵触在所述弹簧两端,上、下两个所述弹簧座分别抵触在所述调整螺套的下端、导向套的上端;所述阀杆的下端连接阀瓣机构,所述阀瓣机构包括阀瓣、反冲盘,所述反冲盘的上端与所述阀杆的下端螺纹连接,所述反冲盘的上部穿置配合在所述导向套内,所述阀瓣同心连接在所述反冲盘的下端,所述反冲盘连接阀瓣的下连接孔内壁的下端边缘设置环形台阶,所述阀瓣的上端部配合连接弹簧圈,所述阀瓣的上端通过弹簧圈与所述反冲盘内环形台阶限位配合,所述阀瓣的上端与所述下连接孔的顶面之间设有余量间隙;所述阀瓣的下端面与所述阀座的上端密封面可分离式紧密配合.

WA42f46衬氟塑安全阀 液氯贮槽,氯气储罐安全阀是上海禹轩泵阀有限公司的主要产品,我们的产品负责人是胡章红,有需要的朋友请直接拨打我的电话021-59795176,我们的地址是yxvalve,期待与您的合作!
