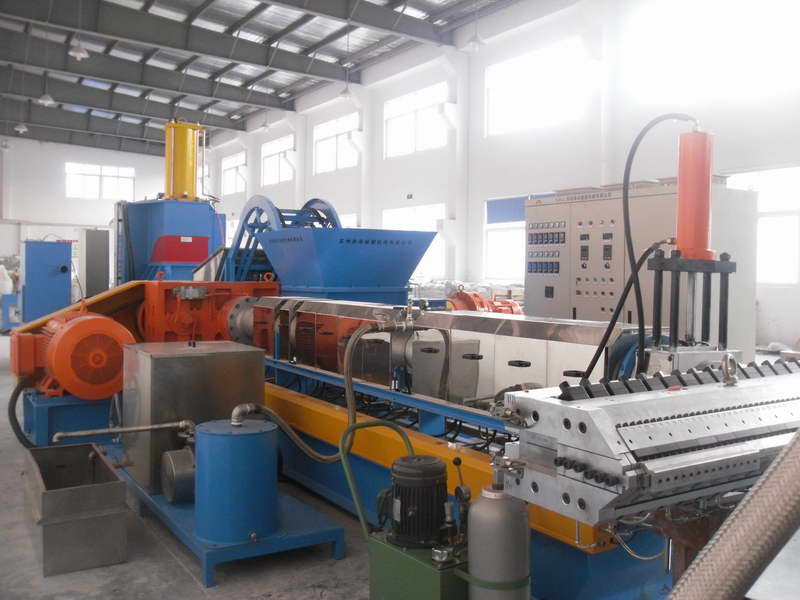

EVA片材挤出机,EVA发泡片材(GL)





EVA是乙烯醋酸乙烯酯共聚物,它是由乙烯(E)和乙酸乙烯(VA)共聚而制得,英文名称为:Ethylene Vinyl Acetate,简称为EVA,或E/VAC.结构式为:(CH2CH-OH)n.聚合方法用高压本体聚合(塑料用)、溶液聚合(PVC加工助剂)、乳液聚合(粘合剂)、悬浮聚合.乙酸乙烯(VA)含量高于30%的采用乳液聚合,乙酸乙烯含量低的就用高压本体聚合. 乙烯-醋酸乙烯共聚物的特性和用途:一． 特性EVA橡塑制品是新型环保塑料发泡材料,具有良好的缓冲、抗震、隔热、防潮、抗化学腐蚀等优点,且无毒、不吸水. EVA橡塑制品经设计可加工成形,其防震性能优于聚苯乙烯(泡沫)等传统发泡材料,且符合环保要求,是出口产品的最佳选择.相对于防震包装可以切割、成型;因密度差异较大,还可以有更为广泛的用途.EVA树脂的特点是具有良好的柔软性,橡胶般的弹性,在-50℃下仍能够具有较好的可挠性,透明性和表面光泽性好,化学稳定性良好,抗老化和耐臭氧强度好,无毒性.与填料的掺混性好,着色和成型加工性好.它和乙酸乙烯含量和分子量、熔体指数关系很大.当熔融指数(MI)一定,乙酸乙烯(VAC)含量提高时候,其弹性、柔软性、相溶性,透明性等也随着提高.当VAC含量减少时候,则性能接近于聚乙烯,刚性增高,耐磨性、电绝缘性提高,.若VAC含量一定时候,融体指数增加时,则软化点下降,加工性和表面光泽改善但强度会下降,否则,随MI的降低则分子量增大,冲击性能和抗环境应力开裂性能提高.乙酸根的极性使弹性和粘性增大,结晶性和电性能下降,溶于烃类溶剂和油类.二、特点:  耐水性:密闭泡孔结构,不吸水,防潮,耐水性能良好.  耐腐性:耐海水、油脂、酸、碱等化学品腐蚀,抗菌、无毒、无味、无污染.   加工性:且易于进行热压、剪裁、涂胶、贴合等加工.  防震动:回弹性和抗张力高,韧性强,具有良好的防震/缓冲性能.   保温性:隔热,保温防寒及低温性能优异,可耐严寒和曝晒. 隔音性:密闭泡孔,隔音效果好.





EVA发泡配方是由以下几种原料构成:主料,填充剂,发泡剂,架桥剂,发泡促进剂,润滑剂.

很明显主料就是EVA,当然,为了改善产品的物理性能,还可以适当添加一些-材料,比如,橡胶,POE等,还甚至可以加一点TPR来加强某些物理性能.EVA呢,主要指标就是VA含量,它的高低决定几乎与EVA发泡制品的一切性能都有直接关系.当然.有的只用PE也能发泡.具体用什么主料还是要看产品的要求.-T Sia w zV/r填充剂,目前一般用碳酸钙或者滑石粉.它的用途在与降低成本,增加产品刚性等等,还能起一点导热的作用.一般以粒径大小做为质量指标(当然,含水量也是一方面),比如说120目,400目等.原则上,越细越好,当然价格也会高一些.最大用量在我见过的配方中有40Phr(用量为主料的百分比)发泡剂,一般都习惯用AC系列的发泡剂,比如AC-3000H,AC系列发泡剂属于高温发泡剂,分解温度在220多度.也有低温发泡剂,比如AD-300,分解温度在140度,还有中温发泡剂等.因为价格相差并不大,而高温发泡剂相对来说会稳定一些,所以现在很多老做EVA的都改用高温的了,也有搭配使用的.AC的用量,得根据具体倍率.架桥剂,现在用最多的是DCP,以前也有用TAIC,PL400等.DCP的半衰期180度时是1分钟,130度时是10分钟,所以呢,一般练料时,温度尽量控制在120度以下.有的产品对气味有要求的,可以使用另外一种架桥剂BIPB,它一般和TAIC配合使用.DCP的用量,在平板发泡和模内小发泡中,一般用-,射出发泡中一般-.当然,也有适当加减一点的,也有不同此用法的.发泡促进剂,现在用得比较多的有两种,氧化锌粉,和硬脂酸锌粉.以前我们这也用这两种搭配,现在只用氧化锌了.单一种也能达到效果,而且产品的稳定性可能还要好一些.氧化锌能使AC的分解温度降低到160度左右,便于生产.我们这有个共识,一般氧化锌用量不超过,过多产品收缩会相对大一点.当然,太少的话发泡速度太慢,所以最好也不要低于/ 润滑剂,一般用硬脂酸.其实它没多大作用,就是让练料时,不粘机器.用多了反而不好,因为它能降低分之间摩擦力,使大多数物理性能都降低.推荐.后面会给大家介绍EVA发泡中的辅料添加.

EV-材挤出机,EVA发泡片材(GL)是徐州恭众机械设备有限公司的主要产品,我们的产品负责人是程先生,有需要的朋友请直接拨打我的电话13375128083,我们的地址是徐州13375128083程,期待与您的合作!
