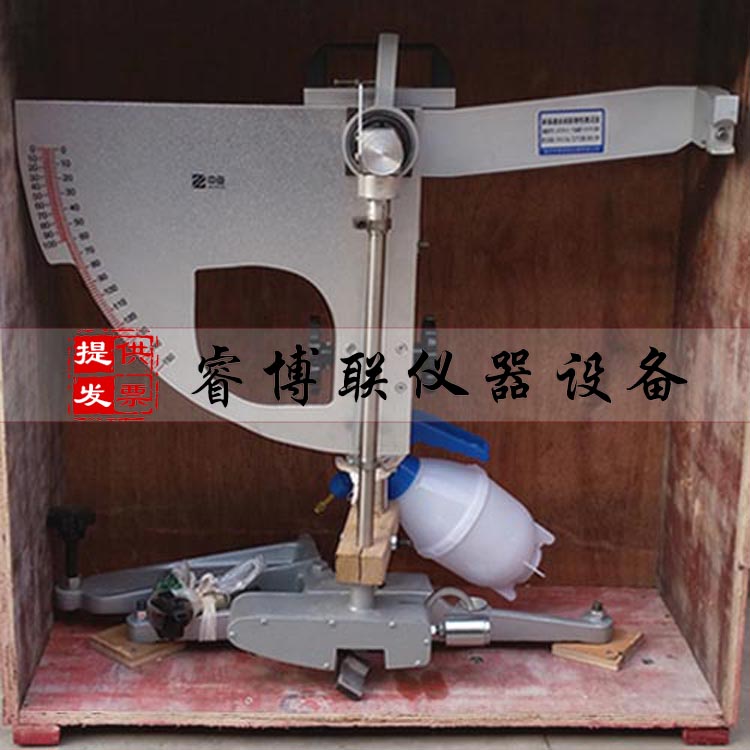

JGT376-H砂基透水砖防滑性试验仪 砂基透水砖防滑性摆式仪 砂基透水砖防滑性能试验仪摆式摩擦系数测定仪

一、产品简介:

砂基透水砖抗滑性能试验仪是根据&uot;摆的位能损失等于摆臂末端橡胶片在路上滑动时,克服路面砖摩擦所做的功&uot;这一基本原理研制而成.本仪器在室内外,现场均可使用,是高等级道路等建设养护中理想的抗滑检测仪器.沧州中亚试验仪器有限公司依据国标《JGT 376-2012 砂基透水砖》生产.

二、砂基透水砖防滑性试验仪结构图:

1:底座:由T型腿,调平螺丝和水准泡组成,对仪器起调平、支撑作用.

2、立柱:由立柱、升降机构、导向杆及仪器把手组成,用于升降和固定摆头的位置.

3、释放开关:安装于悬臂上的开关,用于保持摆杆上水平位置和释放摆落下的作用.

4、转向系统:包括紧固把手、摆轴、转向节和轴承,起联络摆、固定位置,保证在摆动平面内能自由摆动.

5、示数系统:包括指针毛毡圈,压紧盖、指针调节螺母及刻度盘,指针可直接指示出摆值.

6、摆头:有上下部接头、摆杆、弹簧、杠杆、举升柄、锤壳、滑溜块及橡胶片(76××)组成,它对摆动中心有规定力矩,对路面砖有规定压力.摆头前与后、左与右的力矩保持平衡,它是度量路面砖摩擦系数的尺度.

三、主要技术参数:

1、摆头质量:1500±30g

   摆重心距:410±5mm

2、橡胶片对砂基透水砖的正向静压力:2263g(23N)

3、橡胶片尺寸:××

4、橡胶片端部距摆动中心距离:508mm

5、橡胶片对砂基透水砖的正向静压力:±

6、仪器重量:12KG

四、砂基透水砖防滑性试验仪使用方法:

1、仪器调平:

将仪器置于路面砖测点上,并使摆的摆动方向与行走方向一致;

动底座上的调平螺栓,使水准泡居中;

2、调零:

放松上、下两个固定把手,转动升降把手,使摆升高并能自由摆动,然后旋进紧固把手;

将摆向右运动,按下安装于悬臂上的释放开关.使摆上的卡环进入开关槽,打开释放开关,摆即处于水平释放位置,并把指针抬至与摆杆平行处;

按下释放开关,使摆向左带动指针摆动,当摆达到最高位置后下落时,用左手将摆杆接住,此时指针应指零;若不指零时,可稍旋紧或放松摆的调节螺母.重复本项操作,直至指针指零.

JGT376-H砂基透水砖防滑性试验仪是献县睿博联仪器设备销售处的主要产品,我们的产品负责人是张振江,有需要的朋友请直接拨打我的电话0317-4639079,我们的地址是河北省沧州市献县北环西路302号,期待与您的合作!
