支持端口、VLAN、组播、QoS、快速冗余环等丰富的二层软件特性;支持CLI、Telnet、Web多种管理方式以及基于SNMP的网管软件;支持RIP v1/v2,OSPF v2,ISIS,BGP v4等多种三层路由协议.
      针对工业环境的特点,此产品在产品元器件进行了严格的筛选,在产品稳定性、环境适应性方面有卓越的性能.外壳使用铝合金型材,使产品轻巧、坚固、耐腐蚀、抗电磁干扰能力更强,确保了工业以太网交换机的稳定性和安全性.

关键特性

l 最大支持4个千兆/百兆可选接口,可配置为4光8电等配置类型支持8百兆电接口
l 支持RIPv1/v2,OSPFv2,ISISv4,静态路由等多种三层路由协议
l 支持IEC62439 MRP国际标准环网冗余协议,冗余保护时间小于20ms,最大支持200节点,支持相切环和耦合环组网
l 支持RSTP/STP/MSTP(/d/s)冗余协议
l 灵活的组网方式,可组成各种环网、链网、星型网和相切网
l 支持IGMP Snooping和GMRP过滤多播封包
l 支持基于端口的VLAN、和GVRP协议,轻松实现网络管理通过QOS /1q和TOS/Diffserv提升决策机制
l 支持SNMPV1/V2c/V3用于不同级别的网络管理,采用RMON提升网络监控能力
l 带宽管理优化处理,精确广播风暴控制
l 端口环路保护功能,有效避免环网风暴
l 内置诊断功能,方便网络故障分析和排查
l 端口锁定只允许授权的MAC地址访问
l 支持强大的ACL,硬件支持L2-L7层数据交换
l 支持多端口镜像用于在线调试
l 异常事件通过继电器自动输出报警
l 可通过WEB浏览器、TELNET/ serial console对产品配置调试
l 优于工业四级电磁兼容抗扰性,适应恶劣的电磁干扰环境
l 电源输入范围可灵活配置选择
l 工作温度:-40℃～+85℃
l 凹凸表面散热技术,无风扇
l IP40保护等级
l DIN卡轨式或壁挂式安装



端口
百兆电口:支持8个10/100base-T(X)自适应以太网RJ45接口
百兆光口:最多4个1000base-X(SFP)光接口
CONSOLE:RJ45
电源端口:5芯间距插入式端子
告警端口:3芯间距插入式端子
技术
IEEE1588V2,G8261,,,,,,/p/q
传输方式:存储转发
交换属性
背板带宽:
MAC表:16K
包缓冲区:12Mbit
包转发率:
交换延迟:<5μs
线缆
双绞线:0-100m(采用标准CAT5,CAT5e网络线缆)
多模光纤:1310nm,2Km(百兆)
单模光纤:1310nm,20Km/40Km/60Km(百兆),1550nm,60Km/80Km(百兆),1310nm,10Km/20Km/40Km(千兆),1550nm, 60Km/80Km(千兆)
电源
输入电压: 24VDC(18～36VDC),48VDC(36～72VDC),110VDC(66～154VDC),220VAC/DC(85～264VAC/120～300VDC)
接入端子:5芯间距插入式端子
功率:<20W
过载保护:支持
冗余保护:支持
机械结构
机箱:金属凹凸表面散热技术,无风扇
防护等级:IP40
安装方式:DIN卡轨安装或壁挂式安装
机壳尺寸:(W×H×D):69mm×140mm×125mm
重量:(含包装)
环境
工作温度:-40℃～+85℃
存储温度:-40℃～+85℃
相对湿度:0～95%无凝露
质保
MTBF 35年
Warranty 5年
符合标准
IEC61000-4-2(ESD):±8KV接触放电,±15KV空气放电
IEC61000-4-3(RS):10V/m(80～1000MHZ)
IEC61000-4-4(EFT):电源线 ±4KV,数据线 ±2KV
IEC61000-4-5(Surge):电源线 ±4KV/CM ±2KV/DM,数据线 ±2KV
IEC61000-4-6(射频传导):3V(10KHZ～150KHZ),10V(150KHZ～80MHZ)
IEC61000-4-8(工频磁场):100A/m(cont),1000A/m(1s to 3s)
IEC61000-12/18(震荡波):/CM,1KV/DM
IEC61000-4-10(阻尼震荡):100A/m
IEC61000-4-16(共模传导):30V(cont),300V(1s)
IEC61000-6-2(通用工业标准)
EN50121-4(轨道交通)
FCC CFR47 PART 15/EN55022:Class A&B
机械:
IEC60068-2-6(振动)IEC60068-2-27(冲击)IEC60068-2-32(自由跌落)


尺寸图

可选型号	端口			电源
	千兆光口	百兆光口	百兆电口
WSCom 6012-4S/M-8TX	-	4(SFP)	8	24VDC        48VDC        110VDC        220VAC/DC        支持冗余电源
WSCom 6012-2S/M-8TX	-	2(SFP)	8
WSCom 6012-4GX-8TX	4(SFP)	-	8
WSCom 6012-2GX-8TX	2(SFP)	-	8
WSCom 6012-8TX	-	-	8



工业以太网 ,交换机,工业交换机,工业以太网交换机

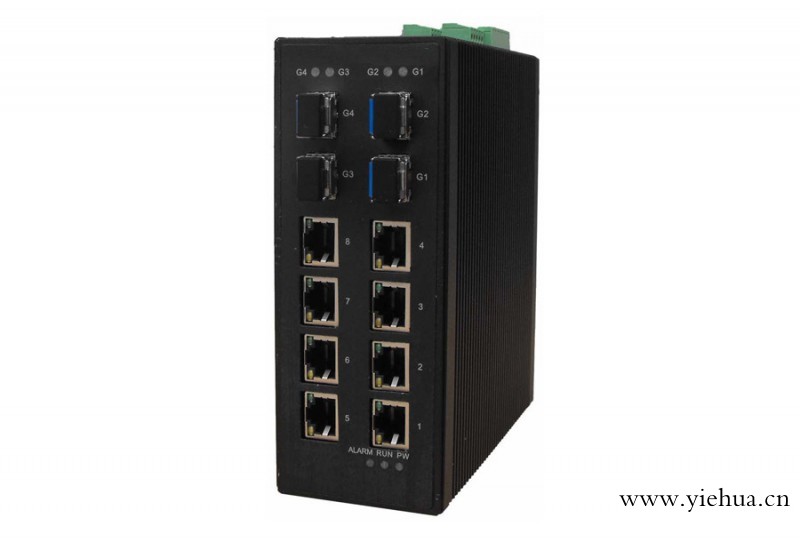

咨询:WSCom 6012工业以太网交换机

WSCom 6012工业以太网交换机是深圳市赢信通信科技有限公司的主要产品,我们的产品负责人是韩,有需要的朋友请直接拨打我的电话0755-36968095,我们的地址是深圳市宝安区共和工业路华丰互联网+创意园A栋601,期待与您的合作!
