端口

百兆接口:10/100base-T(X)自适应以太网RJ45接口
           百/千兆光口:LC接口(千兆),SC/ST/FC可选(百兆)
           电源端口:5芯间距插入式端子

技术

,,,,IEEE /at
           传输方式:存储转发

交换属性

背板带宽:
           MAC表:8K
           包缓冲区:1Mbit
           包转发率:
           交换延迟:<5μs

线缆

双绞线:0-100m(采用标准CAT5,CAT5e网络线缆)
           多模光纤:1310nm,2Km(百兆)
           单模光纤:1310nm,20Km/40Km/60Km(百兆)
           1550nm,60Km/80Km(百兆)
           1310nm,10Km/40Km(千兆)
           1550nm, 60Km/80Km(千兆)

电源

输入电压: 24VDC(10～36VDC),48VDC(18～72VDC),110VDC(66～154VDC),220VAC/DC(85～264VAC/120～300VDC)
           接入端子:5芯间距插入式端子
           功率:非POE模式<5W,POE模式最大240W
           过载保护:支持
           冗余保护:支持

机箱结构

机箱:凹凸表面散热技术,无风扇
           防护等级:IP40
           安装方式:DIN卡轨安装或壁挂式安装
           机壳尺寸:(W×H×D):54mm×135mm×107mm
           重量:1Kg(含包装)

环境

工作温度:-40℃～+85℃
           存储温度:-40℃～+85℃
           相对湿度:0～95%无凝露

质保

MTBF 35年
           Warranty 5年

符合标准

IEC61000-4-2(ESD):±8KV接触放电,±15KV空气放电
           IEC61000-4-3(RS):10V/m(80～1000MHZ)
           IEC61000-4-4(EFT):电源线 ±4KV,数据线 ±2KV
           IEC61000-4-5(Surge):电源线 ±4KV/CM ±2KV/DM,数据线 ±2KV
           IEC61000-4-6(射频传导):3V(10KHZ～150KHZ),10V(150KHZ～80MHZ)
           IEC61000-4-8(工频磁场):100A/m(cont),1000A/m(1s to 3s)
           IEC61000-12/18(震荡波):/CM,1KV/DM
           IEC61000-4-10(阻尼震荡):100A/m
           IEC61000-4-16(共模传导):30V(cont),300V(1s)
           IEC61000-6-2(通用工业标准)
           EN50121-4(轨道交通)
           FCC CFR47 PART 15/EN55022:Class A&B
           机械:
           IEC60068-2-6(振动)IEC60068-2-27(冲击)IEC60068-2-32(自由跌落)

SFP光口

百兆电口

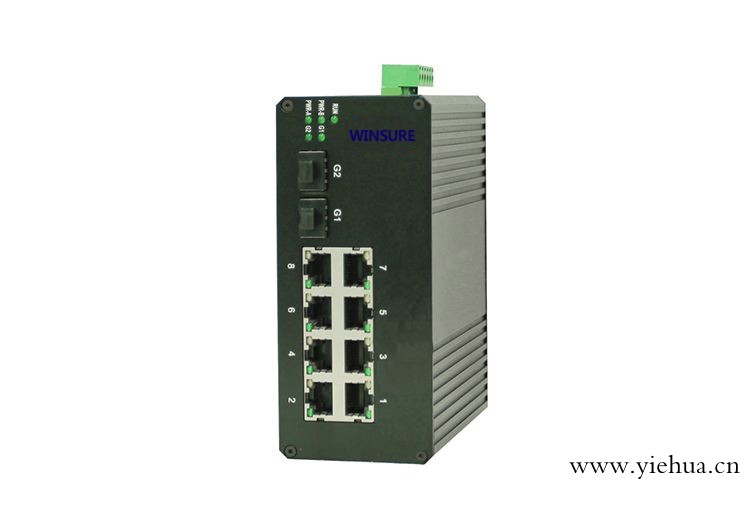

WSCom 1010-2S/M-8TX(P)

2

8

           24VDC
           48VDC
           110VDC
           220VAC/DC
           支持冗余电源

WSCom 1010-2GXS/M-8TX(P)

2

8

WSCom 1010-1S/M-8TX(P)

1

8

WSCom 1010-1GXS/M-8TX(P)

1

8

WSCom 1010-8TX(P)

-

8
