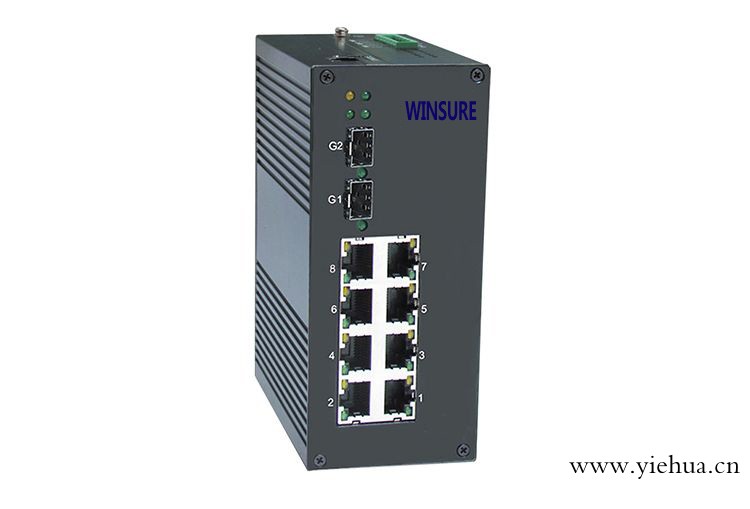

该系列产品独特之处在于:低功耗、无风扇散热电路设计,支持存储转发功能,实现线速无阻塞数据交换等强大以太网交换功能能;拥有自主知识产权的电路保护和抗电磁干扰、即插即用等性能,使用了标准的DIN-35mm导轨安装方式,确保在各种恶劣工业环境下长期稳定、可靠、安全使用!是一款性价比极佳的国产精品实时工业以太网光交换机,非常适合应用于电力、矿业、石油化工、煤矿、高速公路、地铁、桥梁等工业自动化领域.完全可以替代目前市场上占主导地位的国外同类产品!



关键特性

l  支持POE供电,支持通过5类以太网线的无线访问点(AP)和网络监控摄像头(IP Cameras)供电
l  支持标准,每端口最大供电功率, 支持标准,每端口最大供电功率30,自动检测识别符合/at标准的设备并为其供电
l  最大支持10个业务接口,可配置为2光8电/1光8电/8电三种配置类型,光口可选百兆或千兆类型,接口为LC型接口
l  支持IEC62439 MRP国际标准环网冗余协议,冗余保护时间小于20ms,最大支持200节点,支持相切环和耦合环组网
l  支持RSTP/STP/MSTP(/d/s)冗余协议
l  灵活的组网方式,可组成各种环网、链网、星型网和相切网
l  支持IGMP Snooping和GMRP过滤多播封包
l  支持基于端口的VLAN、和GVRP协议,轻松实现网络管理通过QOS /1q和TOS/Diffserv提升决策机制
l  支持SNMPV1/V2c/V3用于不同级别的网络管理,采用RMON提升网络监控能力
l  带宽管理优化处理,精确广播风暴控制
l  端口环路保护功能,有效避免环网风暴
l  内置诊断功能,方便网络故障分析和排查
l  端口锁定只允许授权的MAC地址访问
l  支持强大的ACL,硬件支持L2-L7层数据交换
l  支持多端口镜像用于在线调试
l  异常事件通过继电器自动输出报警
l  可通过WEB浏览器、TELNET/ serial console对产品配置调试
l  优于工业四级电磁兼容抗扰性,适应恶劣的电磁干扰环境
l  电源输入范围可灵活配置选择
l  工作温度:-40℃～+85℃
l  凹凸表面散热技术,无风扇
l  IP40保护等级
DIN卡轨式或壁挂式安装

端口

百兆电口:10/100base-T(X)自适应以太网RJ45接口

光口:LC类型(SFP模块)

电源端口:5芯间距插入式端子

告警端口:3芯间距插入式端子

技术

,,,,,/p/q,/at

传输方式:存储转发

交换属性

背板带宽:2Gbps

MAC表:8K

包缓冲区:1Mbit

包转发率:

交换延迟:<5μs

线缆

双绞线:0-100m(采用标准CAT5,CAT5e网络线缆)

多模光纤:1310nm,2Km(百兆),850nm,550m(千兆)

单模光纤:1310nm,20Km/40Km/60Km(百兆),1550nm,60Km/80Km(百兆)

1310nm,10Km/20Km/40Km(千兆),1550nm, 60Km/80Km(千兆)

电源

输入电压: 24VDC(18～36VDC),48VDC(36～72VDC),110VDC(66～154VDC),220VAC/DC(85～264VAC/120～300VDC)

接入端子:5芯间距插入式端子

功率:非POE模式<,POE模式最大240W

过载保护:支持

冗余保护:支持

机械结构

机箱:金属表面散热技术,无风扇

防护等级:IP40

安装方式:DIN卡轨安装或壁挂式安装

机壳尺寸:(W×H×D):54mm×135mm×107mm

重量:(含包装)

环境

工作温度:-40℃～+85℃

存储温度:-40℃～+85℃

相对湿度:0～95%无凝露

质保

MTBF 35年

Warranty 5年

符合标准

IEC61000-4-2(ESD):±8KV接触放电,±15KV空气放电

IEC61000-4-3(RS):10V/m(80～1000MHZ)

IEC61000-4-4(EFT):电源线 ±4KV,数据线 ±2KV

IEC61000-4-5(Surge):电源线 ±4KV/CM ±2KV/DM,数据线 ±2KV

IEC61000-4-6(射频传导):3V(10KHZ～150KHZ),10V(150KHZ～80MHZ)

IEC61000-4-8(工频磁场):100A/m(cont),1000A/m(1s to 3s)

IEC61000-12/18(震荡波):/CM,1KV/DM

IEC61000-4-10(阻尼震荡):100A/m

IEC61000-4-16(共模传导):30V(cont),300V(1s)

IEC61000-6-2(通用工业标准)

EN50121-4(轨道交通)

FCC CFR47 PART 15/EN55022:Class A&B

机械:

IEC60068-2-6(振动)IEC60068-2-27(冲击)IEC60068-2-32(自由跌落)



尺寸图

订购指南:

可选型号(P:POE模式)	端口		电源
	SFP光口	百兆电口
WSCom 3010-2GX-8TX(P)	2	8	24VDC        48VDC        110VDC        220VAC/DC        支持冗余电源
WSCom 3010-2S/M-8TX(P)	2	8
WSCom 3010-1GX-8TX(P)	1	8
WSCom 3010-1S/M-8TX(P)	1	8
WSCom 3010-8TX	-	8
