产品介绍

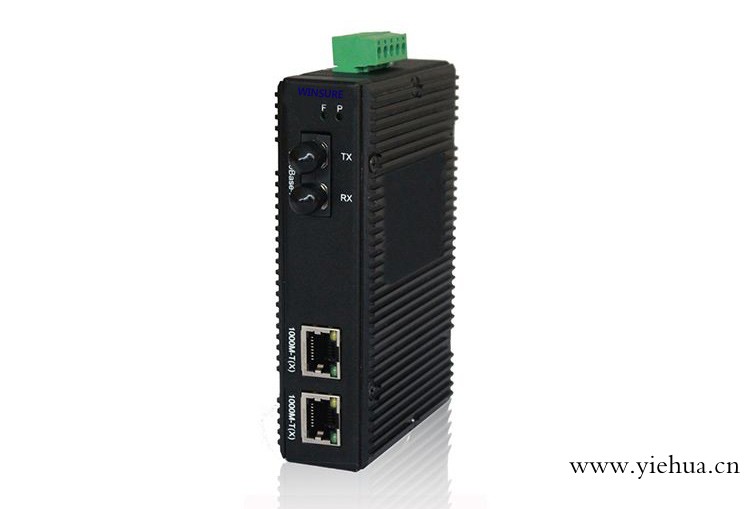

        WScom 1000 工业级光纤收发器用于双绞线与光缆之间的数据通讯,支持用户利用单模或多模光纤扩展UTP网络的规模,广泛应用于以太网数据通讯需扩展传输距离的地方,通过光纤链路实现网络的扩展和延伸.光纤的低损耗、高抗电磁性,使网络传输距离从100米扩展到120公里,也使数据通讯质量有了较大的提高;使服务器、中继器、收发器、终端机之间的互联更加简捷.10/100M,10/M 可远端管理型台式收发器配合局端管理型收发器使用,可实现网络管理员对局端和远端的收发器随时进行状态监控、功能设置等,大大降低维护工作和费用开销,提高服务质量.



关键特性

. 支持1个百兆电口,1-2个百兆光口
. 待机功耗低至
. 支持设备状态远程监控
. 冗余宽范围交直流输入
. 无风扇,低功率设计
. 符合工业四级的电磁兼容抗干扰
. 满足严苛电器环境可靠工作要求
. IP40防护等级

端口
光口:1个100 base FX光口(FC/SC/ST接头)
电口:1-2个10/100 base-T自适应以太网电口(RJ45)

技术
IEEE (10base-T)
IEEE (100base-T)
、

交换属性
包缓冲区:1Mbit
包转发率:
MAC地址表:2K
交换时延:<5us

线缆
双绞线:0-100m(采用标准CAT5,CAT5e网络线缆)
多模光纤:1310nm,2Km(百兆)
单模光纤:1310nm,20Km/40km/60km(百兆)
1550nm,60km/80km(百兆)

电源
输入电压: 220AC(110-240VAC)
电源接口: 3芯间距接线端子
过载保护:支持

机械结构
机箱:无风扇散热技术
防护等级:IP40
安装方式: DIN卡轨式安装或壁挂式
机壳尺寸(W×H×D):36mm×100mm×75mm
重量:

环境
工作温度:-40°C~+85°C
存储温度:-40°C~+85°C
相对湿度:0~95%无凝结

质保
MTBF 35年
Warranty 5年

符合标准

EMI:FCC CFR47 part15,EN55022/ A
EMS:IEC61000-4-2(ESD) ±8KV(contact),±15KV(air)
IEC61000-4-3(RS):10V/m(80~2GHZ)
IEC61000-4-4(EFT):电源线:±4KV数据线;±2KV
IEC61000-4-5(Surge)电源线:±4KV/CM±2KV/DM;数据线;±2KV
Data Port: ±2KV
IEC61000-4-6(CS):3V(10KHZ~150KHZ),10V(150KHZ~80MHZ)
IEC61000-4-16(共模传导):30V(cont),300V(1s)
机械:IEC68-2-6(震动)
      IEC68-2-6(冲击)
IEC68-2-6(自由跌落)



尺寸图

订购指南:

参考型号	端口		电源
	百兆光口	百兆电口
WSCom 1000-1S/M-1T	1(SC/ST/FC)	1	220VAC
WSCom 1000-1S/M-2T	1(SC/ST/FC)	2
