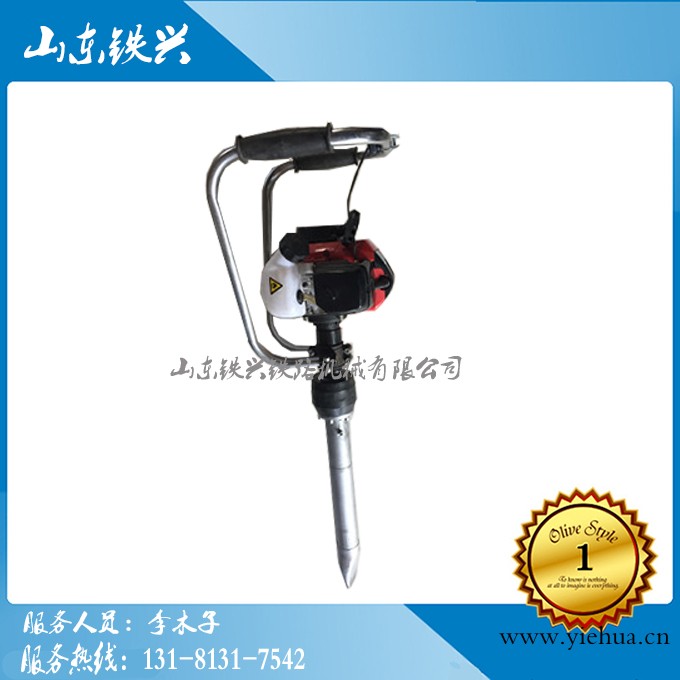

诸城小蜜蜂直动式捣固镐捣固领导者 这款产品质量一流、技术领先、售后完善,受到广大客户一致好评.山东铁兴是专业生产铁路捣固机等铁路工务器材,集设计、生产、服务于一体、技术先进、品质过硬.若长期不用捣固镐应存放在干燥的库房内,不得与腐蚀性气体或化学品接触

诸城小蜜蜂直动式捣固镐捣固领导者 --------------------------------------------------------------------------------

客户咨询:1 3 1 8 1 3 1 7 5 4 2

联 系 人:李 经 理

地 址:山 东 省 济 宁 市 任 城 区

办 公:0 5 3 7 - 2 2 5 5 8 0 0

400电话:400 691 2018

技术服务:1 3 1 8 1 3 1 7 5 4 2

--------------------------------------------------------------------------------

诸城小蜜蜂直动式捣固镐捣固领导者

基本结构与工作原理

工作原理:XYD-2型液压捣固机是以电动机,或柴油机、汽油机为动力,通过三角带分别驱动油泵和振动轴.随振动轴高速转动的偏心体由于离心力作用,产生激振力,而油泵输出的高压油通过换向阀进入升降油缸、夹实油缸,从而驱动各执行部件,实现夹轨、下插、夹实等捣固作业功能.

(1)外形基本结构:

1、横梁 2、升降油缸3、换向阀操纵手柄 4、多路换向阀、5油箱、6振动架、

7、捣板、8、夹轨钳、9安全销、10底架、11发动机、12手压油泵、13夹实油、14同步杆、15大插销

主要技术参数

1、动力:

(1) GX390本田汽油机发动机

额定功率 kW

转 速 3600转/分

(2)186F型柴油机

功 率

转 数 3600转/分

2、液压系统工作压力 5～6MPa

3、震动频率 60～67Hz

4、激振力: 22kN

5、最大下插力 16kN

6、夹实力 ×2

7、下插深度 110mm±10mm(轨枕底面以下)

8、生产效率 ≥260根/(组.小时)

9、主机净重:

汽油机: 300kg

10、外形尺寸:

汽油机: 1390mm×750mm×1600mm

捣固机上道架2170԰

捣固机下道架2850x950X180

11、作业形式:

(1)单侧下道二台为一组,适用复线或单线路肩较宽地段.

(2)双侧下道二台为一组,适用单线路肩较窄地段.

12、走行架轨距 : 1435mm(特殊需要提货要说明)

诸城小蜜蜂直动式捣固镐捣固领导者诸城小蜜蜂直动式捣固镐捣固领导者 因产品生产批次、具体型号不同,以上参数仅供参考,详情可联系我们的销售人员进行具体核实.
