电力、邮电线路施工中组立杆塔、机动放线、紧线,亦可在建筑、码头等场所吊装及牵引重物,适用于野外无电场所,使用灵便.经实验和现场实际操作证明,具有结构合理、体积小、重量轻、功利大、操作灵活、搬运方便等优点,深受广大电力、电信作业者的欢迎.
现国家电力部门新出的机动绞磨执行标准中已将机动绞磨型号重新编排,以下词条将按照新型号来定义
一、 产品型号:皮带传动式1T 3T 5T 8T

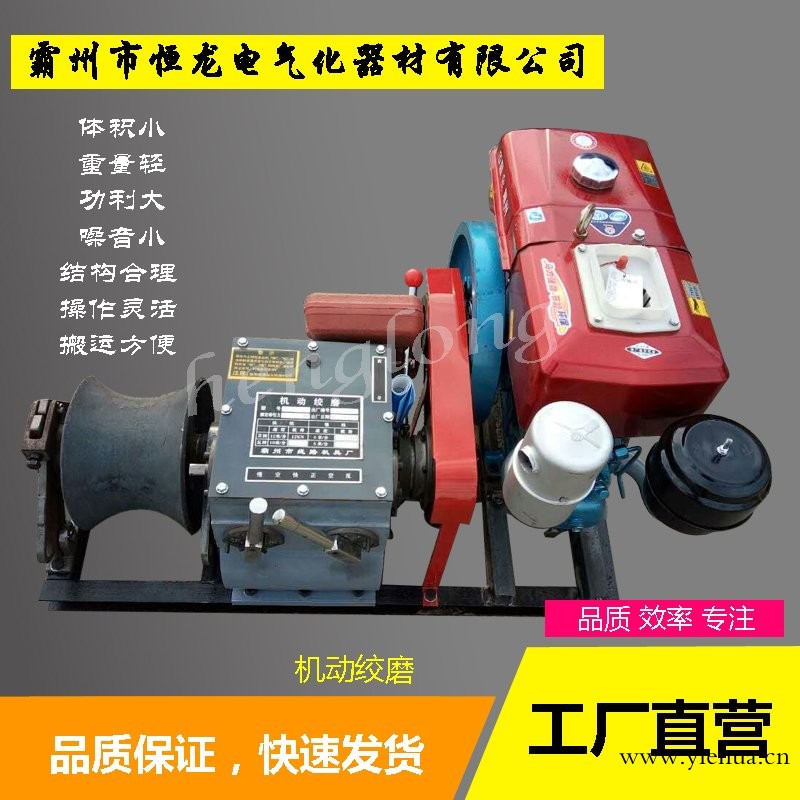

二、 产品名称:机动绞磨
三、 用途:机动绞磨 经实验和现场实际作用证明,具有结合理、体积小、重量轻、功力大、操作灵活、搬运方便等优点,深受广大电力作业者的欢迎.
四、 规格:
输出正转:非常慢线速度9转/分;非常快速度50转/分.
输出反转: 转/分 40转/分\
1T外型尺寸(长×宽×高)(毫米)800*380*480(进汽)
800*360*440(电动)
重量:38/48KG
3T外型尺寸(长X宽X高)(毫米)840x450X500(进汽)
780*450*500(国产汽)
840*600*500(国产柴)
770*600*460(电动)
重量:82/85/108/108KG
5T外型尺寸(长X宽X高)(毫米)1000*550*520(进汽)
1000*550*520(国产汽)
1000*750*600(国产柴)
1000*850*520(电动)
重量:135/135/168/160kg
8T外形尺寸(长*宽*高)(毫米)1050*550*550(进汽)
1050*550*550(国产汽油机)
1050*750*630(柴油机)
五:结构与工作原理
1、 动力:
1T进口汽油机 功率:4马力
1T电动机 功率:千瓦
3T进口汽油机 功率:6马力
3T国产汽油机 功率:6马力
3T柴油 功率:4马力 转速:2600转/分
3T电动机 功率:3千瓦
5T进口汽油机 功率:9马力
5T国产汽油机 功率:9马力
5T水冷柴油 功率:马力 转速:2600转/分
8T进口汽油机 功率:13马力
8T国产汽油机 功率:13马力
8T柴油机 功率:马力
2、 传动方式及变速:
动力与变速齿轮箱3T A型三角皮带二根、5T型二根B型三角皮带传动,并装有传动离合器.输入齿轮箱逆时针速度为1100转/分.经变速齿轮箱变速,分别输出下列转速:
正转 13转/分 23转/分
反转 12转/分 20转/分
3、 制动:
有自动夹刹及离合传动联锁刹两种制动装置,在正、反方向均起制动作用.
4、 手摇装置:
绞磨机在工作过程中,若遇原动机发生故障,被吊物在不上不下的情况下,可拨动手摇装

置,将被吊物继续吊起或放回地面.
5、 润滑方法:
变速齿轮箱内各机件采用机油渗润,外轴承用黄油.



汽油绞磨, 快速绞磨 ,柴油机机动绞磨, 电力绞磨机是霸州市康仙庄泰翔电气化器材厂的主要产品,我们的产品负责人是小陈,有需要的朋友请直接拨打我的电话0316-7393175,我们的地址是河北省廊坊市霸州市康仙庄乡薛各庄村百福路66号,期待与您的合作!
