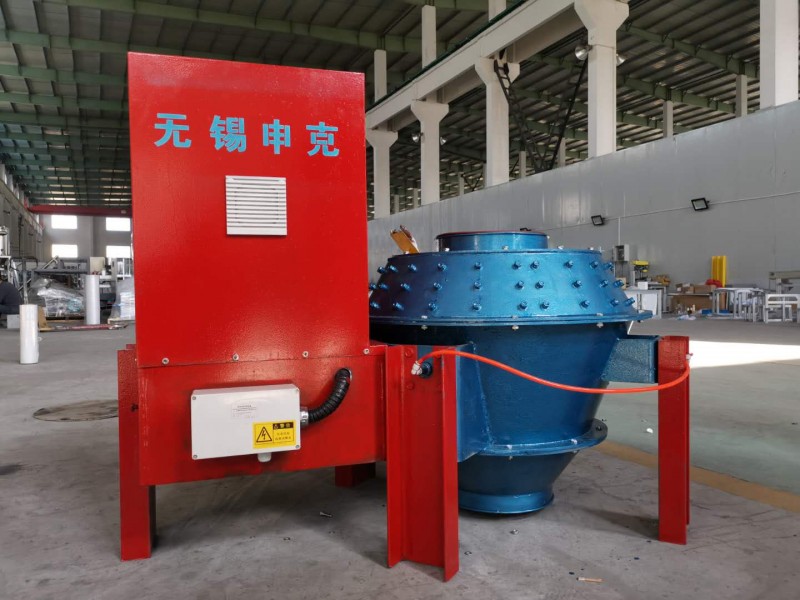

管道粉体给料秤是对各种粉状、散粒状物料进行连续输送、动态计量、控制给料的生产计量设备.广泛适用于水泥、化工、冶金、陶瓷、粮食、运输等行业.作为计量、配料的整机自动化装置,可为现场管理、操作提供准确的计量数据和控制手段.

1、设备原理

 管道粉体给料秤,是在旋转体系中进行直线运动的质点,由于惯性,有沿着原有运动方向继续运动的趋势,但是由于体系本身是旋转的,在经历了一段时间的运动之后,体系中质点的位置会有所变化,而它原有的运动趋势的方向,如果以旋转体系的视角去观察,就会发生一定程度的偏离.

当一个质点相对于惯性系做直线运动时,相对于旋转体系,其轨迹是一条曲线.立足于旋转体系,我们认为有一个力驱使质点运动轨迹形成曲线,

这个力就是科里奥利力简称为科氏力.

根据牛顿力学的理论,以旋转体系为参照系,这种质点的直线运动偏离原有方向的倾向被归结为一个外加力的作用,这就是科里奥利力.从物理学的角度考虑,科里奥利力与离心力一样,都不是在惯性系中真实存在的力,而是惯性作用在非惯性系内的体现,同时也是在惯性参考系中引入的惯性力,方便计算.

科里奥利力的计算公式如下:

F= -2mω×v'

式中F为科里奥利力;m为质点的质量;v'为相对于转动参考系质点的运动速度(矢量);ω为旋转体系的角速度(矢量);×表示两个向量的外积符号(ω×v':大小等于ω的大小乘以v的大小再乘以两矢量夹角的正弦值,方向满足右手螺旋定则).

对各种粉状、散粒状物料进行连续输送、动态计量、控制给料的生产计量设备.广泛适用于水泥、化工、冶金、陶瓷、粮食、运输等行业.作为计量、配料的整机自动化装置,可为现场管理、操作提供准确的计量数据和控制手段.

   根据贵公司要求,选用我公司引进德国申克技术制造的管道粉体给料秤.配置:触摸屏、西门子PLC、计量转体、扭力传感器、变频器(ABB)、电动调节阀.管道粉体给料秤采用AI-VEG-S控制模块自动控制,可以与DCS互联进行集散控制及联锁.

2、功能及特点

1.力的传送与转体输送方式结合,实现动态连续计量;

2.结构紧凑运行稳定可靠;

3.可直接设定装车总吨数及批次吨数,能够保持车内物料的均匀平衡,完成放散阀门自动关闭,一次定量灌装到位,提高散装发运效率,避免超载及重复装卸.

4.无人值守,自动冲装.

5.避免人为放散控制不准料量出现水泥"放冒"现象,减少环境污染,改善了作业环境.

6.改造方便,自动修正标定系数,每次装车打开放料阀前,可设置的时间内自动检测系统零点;

7.手动输入各种参数,启动设备运行分手动/自动切换;

8.具有登记表自诊断和计算机远程联网功能.

3、主要技术指标

1.静态计量误差:≤%;

2.动态累计误差(当量):≤1% ;

3.控制准确度:优于1% ;

4.灵敏度:优于%;

5.粉尘浓度: 仪表:<5mg/m3;

6.仪表电源:单相220V±10%,50HZ;

7.主电源:三相380V±10%,50HZ

8.使用环境:温度:-10℃~+40℃ 湿度:5%~90%.

管道粉体给料秤是无锡申克自动化工程有限公司的主要产品,我们的产品负责人是孙知炜,有需要的朋友请直接拨打我的电话18261551700,我们的地址是,期待与您的合作!
