产品简介

新型GW9-12高压隔离开关是单相交流50Hz高压开关设备,用于10KV的电力系统中,作为有电压无负载的情况下接通或分断电源使用.

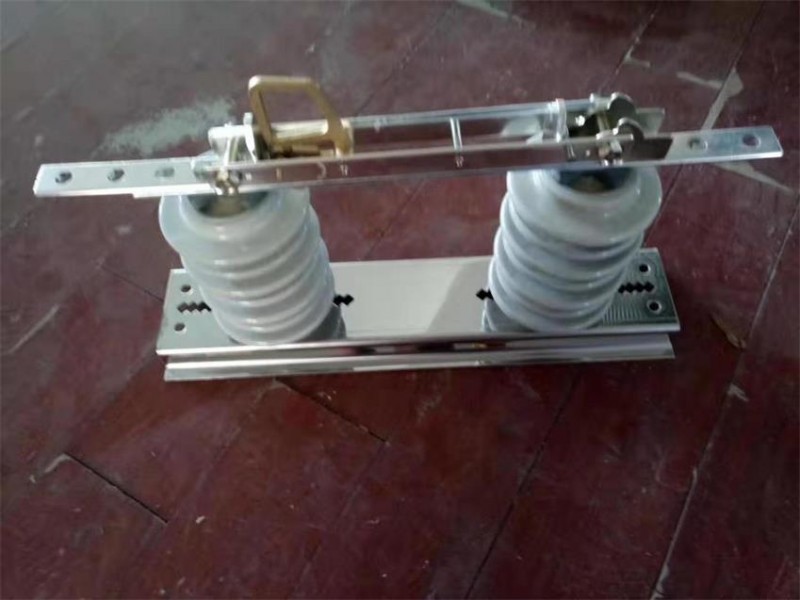

    本产品为单断口垂直打开式结构,单极隔离开关支柱绝缘子安装在各自底架上,主要由底座、支柱绝缘子、主导电回路部分、自锁装置等组成.采用闸刀式结构分合闸达到切断和闭合线路.每相闸刀由两片导电刀片组成,刀片两侧外装有压缩弹簧,调节弹簧的高度可以得到开关闸刀所需要的接触压力.开关分合闸时用绝缘钩棒操作机构部分,闸刀有自锁装置.

广西新型GW9-12高压隔离开关批发价

用途



        GW9-12型户外高压隔离开关是单相交流50Hz高压开关设备,用于额定电流为12KV的电力系统中,作为电压无负载的情况下接通或隔离电源之用.

使用环境条件

1、海拔高度不超过1000m;

2、周围空气温度:上限+40℃,下限一般地区-30℃,高寒地区-40℃;

3、风压不超过700Pa.(相当于风速34m/s);

4、地震烈度不超过8度;

5、无频繁剧烈震动场所;

6、普通型安装场所应无严重影响隔离开关绝缘和导电能力的气体、蒸气、化学性沉积、盐雾、灰尘及

其它**性、侵蚀性物质;

7、防污型适用于重污秽地区,但不应有引起火灾及**物质.

广西新型GW9-12高压隔离开关批发价

技术参数

额定电压:10kv、15kv

额定电流:200A 400A 630A 800A 1000A 1250A

额定频率:50HZ

爬电距离:300mm

1分钟工频耐受电压(有效值):对地40kv、断口47kv

雷电冲击耐受电压(峰值):对地105kv、断口120kv

机械寿命:2000次

极限通过电流:峰值4KA、有效值9KA

执行标准:产品性能符合GB1985-89国家标准.

选型注意事项:选用时和其它的电气设备没有什么两样,都得是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要. 隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流,所以必须在电路在断路器断开电路的情况下才可以操作隔离开关.

广西新型GW9-12高压隔离开关批发价

使用说明

适于重合闸操作并有极高的操作可靠性与使用寿命.10KV高压隔离开关(普通型)采用了立式的绝缘筒防御各种气候的影响;且在维护和保养方面,通常仅需对操作机构做间或性的清扫或润滑是额定电压、额定电流、动稳定电流、热稳定电流等都得符合使用场合的需要. 隔离开关的作用是断开无负荷的电流的,电路.使所检修的设备与电源有明显的断开点,以保证检修人员的安全,隔离开关没有专门的灭弧装置不能切断负荷电流和短路电流

广西新型GW9-12高压隔离开关批发价是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
