产品概述

GW9-12户外隔离开关是高压开关电器中使用最多的一种电器,顾名思义,是在电路中起隔离作用的它本身的工作原理及结构比较简单,但是由于使用量大,工作可靠性要求高,对变电所、电厂的设计、建立和安全运行的影响均较大.刀闸的主要特点是无灭弧能力,只能在没有负荷电流的情况下分、合电路.

隔离开关即在分位置时,触头间有符合规定要求的绝缘距离和明显的断开标志;在合位置时,能承载正常回路条件下的电流及在规定时间内异常条件(例如短路)下的电流的开关设备.

南宁市GW9-12户外隔离开关价格

产品用途:

GW9型户外交流高压隔离开关是交流50H的户外装置,用于频率为50HZ、10kV供电网中,供高压线路在有电压无负载情况下进行换接,以及对被检修的高压母线、断路器等电器设备与带电的高压线路进行电气隔离之用.也可用于分、合很小的电容电流和电感电流.GW9型户外交流高压隔离开关供三相线路系统单相使用,其结构简单、经济、使用方便.隔离开关的额定电流有:200A;400A,600A和1250A.

南宁市GW9-12户外隔离开关价格

使用环境条件:

(1)环境温度:- 40℃~+40℃

(2)海拔高度:≤2000m

(3)相对湿度:≤95%(+20℃)

(4)安装场所:安装场所应没有易燃、易爆物质及化学腐蚀、剧烈震动.

(5)地震烈度不超过8度

(6)覆冰厚度不大于10mm;

(7)支柱绝缘子污秽等级:普通型为0级.

GW9-12户外隔离开关结构和工作原理:

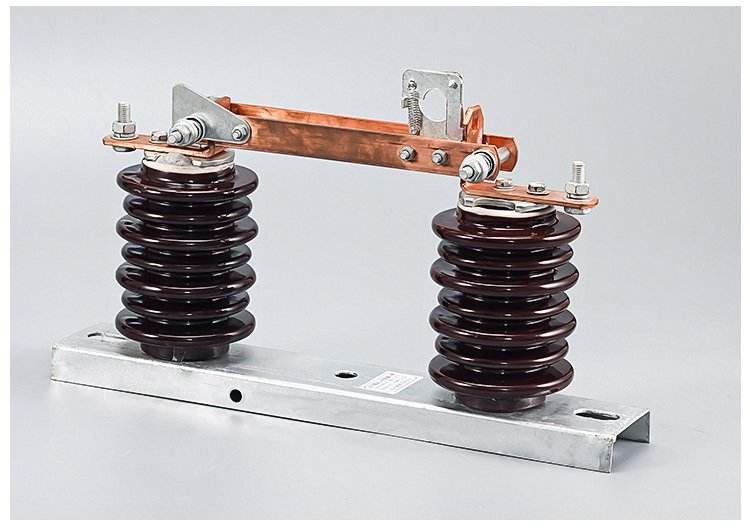

GW9-10/630A、GW9-10/400A、GW9-10/200A户外高压隔离开关为单相式结构,每相由底架、支柱绝缘体、闸刀、触头等部分组成.

闸刀侧面有调节接触压力的螺丝和压紧用的弹簧,上端装有固定拉扣和其相连的自锁装置,供绝缘钩棒进行分合闸之用.本系列产品在结构

上与未改进的产品比较具有接触面积大、接触电阻低、导电性能好、机械强度高等优点.

南宁市GW9-12户外隔离开关价格

GW9-12户外隔离开关的安装:

GW9-10/630A、GW9-10/400A、GW9-10/200A户外高压隔离开关一般采用倒装方式,也可以垂直或倾斜安装(动触头在下方),

用M12D的螺栓将底架固定在横担上合适的位置,应方便在地面上用令克棒钩拉及合上闸刀,并确保操作时底架不会松动.进线应接到静触头侧,

出线应接到动触头侧,三相开关之间应保持适当的距离,以免短路.

南宁市GW9-12户外隔离开关价格是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
