用途:

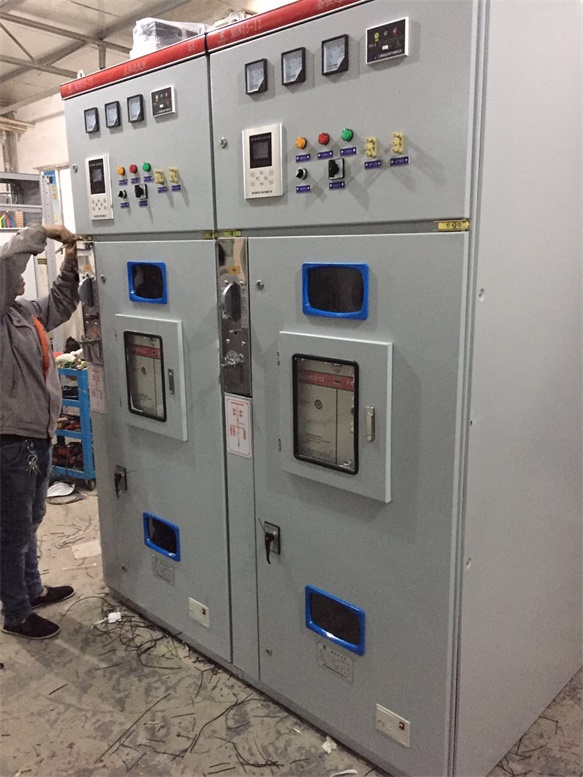

10KV开关柜切换装置XGN66-12是本厂参考国内外产品而优化设计的***产品.本开关柜配用ZN66真空断路器,美观大方,且方便更换维护,亦可选用ZN12(3AF)、ZN22、ZN28和其它断路器,兼容性强,为目前一种性能优越的配电装置.本开关柜作为～12千伏三相交流50Hz配电系统的接受与分配电能之用.

执行标准:

开关柜符合IEC298国际标准、GB3906-91国家标准的要求,并且有可靠的"五防闭锁功能".

南宁10KV开关柜切换装置XGN66-12供应商

结构特点:

1.本型开关柜为金属外壳封闭式结构,柜体骨架组装而成,所有带电体均被封闭在 柜内并按功能分为母线室、断路器室、电缆室、仪表室、小母线室,各室以金属防护板分隔;

2.本柜可背靠背或靠墙安装,与同类开关设备相比具有安全可靠、操作维护方便、占地面积少等优点,此断路器是整体小车结构,检修时可将断路器推到专用小车上;

3.外壳选用优质钢板或根据用户的需要采用敷铝锌钢板,具有耐腐蚀、抗氧化、重量轻、外形美观等优点;

4.电缆室空间充裕,便于安装电缆头;

5.母线室、断路器室、电缆室均有泄压排气通道;

6.特殊设计的仪表室内的继电器安装板可根据调试、检查的需要拉出来,方便维护;

7.独特的操作机构简单实用、动作可靠、操作省力、顺序清楚、防误操作,并保证送电按先关后门、再关前门、分接地开关、合隔离开关、合断路器的顺序操作,反之为停电操作的顺序;

8.完善的机械、电气联锁满足"五防要求";

9.本开关柜通过了凝露及污秽试验,满足全工况运行;

10.具有快速动作接地开关和良好的接地装置.

南宁10KV开关柜切换装置XGN66-12供应商

概述:

GN66-12型(Z)交流高压金属封闭开关设备适用于三相交流50HZ,额定电压12KV的户内高压配电装置.广泛应用于工业及民用电缆环网及供电终端,作为接收和分配电能之用,结构简单、操作灵活、安装方便、联锁可靠等特点.

开关柜符合GB3906《～交流金属封闭开天设备和控制设备》和DL404《户内交流高压开关柜订货技术条件》的要求,开关柜外形美观、体积小、具有完整可靠的防误操作功能.开关柜内配装的主开关VS1-1型或ZN28-12型真空断路器,隔离开关采用GN30-12、GN19-10型隔离开关,接地开关采用JN15-12型接地开关.

南宁10KV开关柜切换装置XGN66-12供应商

产品出厂配备:

制造厂供货时提供下列文件及附件

◇装箱清单

◇产品合格证

◇使用说明书

◇出厂试验报告

◇有关电器图纸

◇主要元器件的安装使用说明书

◇柜门锁匙,操作手柄及合同单规定的备品备件.

客户订货须知:

◆产品的全型号(包括主电路方案号和辅助电路方案号)

◆主电路系统组合顺序图

◆辅助电路电气原理图

◆柜内元器件清单

◆系统运行时排列顺序图.

◆需提供开关柜的平面布置图.

◆其它与产品正常使用条件不符的特殊要求

南宁10KV开关柜切换装置XGN66-12供应商

南宁10KV开关柜切换装置XGN66-12供应商是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
