主要特点

1. 柜体结构采用组装式,无需焊接,具有较高的机械强度,优美的外观;

2. 柜体后部上方采用GN30-12旋转开关、下隔离采用GN19-12C隔离开关,具有按程序操作的可靠的机械联锁装置,为操作人员与设备提供可靠的安全性保护;

3. 柜体为空气绝缘,可配装机构一体化的真空断路器:固定式VS1-12(ZN63A)、VD4-12等断路器;

4. 主开关、隔离开关及柜门之间均采用强制性机械闭锁方式,产品满足"五防"功能要求;

5. 电缆接线端头距地空间大,便于电缆的制作安装和检测维护;

6. 外壳防护等级为IP3X;

7. 材料采用镀铝锌板制作;

8. 开关柜门采用静电喷塑,使其表面具有抗撞击、耐腐蚀、外形美观(颜色可由用户自定)等优点.

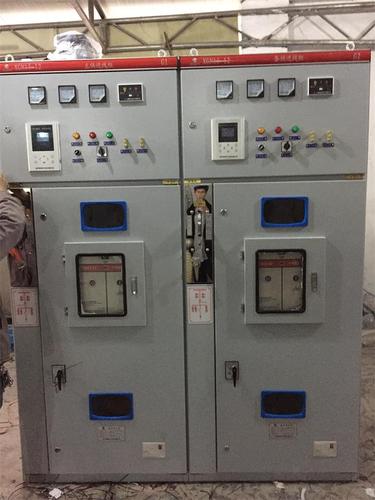

南宁市XGN66-12固定式金属封闭开关柜价格

使用条件

环境温度: 最高+40℃,最低-15℃;

海拔高度: 不超过1000m;

相对湿度: 日平均值不大于95%,月平均值不大于90%;

地震强度不超过8级;

无火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所.

使用与操作

停电操作(运行→检修)

开关柜处于工作位置,即上下隔离(接地开关处于分闸状态,如有)和断路据处于合闸状态.门已锁好,并处于带电运行中, 此时手柄处于"工作"位置.

南宁市XGN66-12固定式金属封闭开关柜价格

产品概述

该产品吸收了国外的先进技术,它体积小,仅是普通开关柜体积的50%;断路器具有可靠性高,性能好;"五防"联锁机构可靠、简单等优点.开关柜是、、12KV三相交流电50Hz单母线分段的户内成套装置,作为接受和分配电能之用.并具有对电路进行控制、保护和监测等功能,可使用在各类型发电厂、变电站及工矿企业,高层建筑等场所,也可与环网柜组合应用于开闭所中.

南宁市XGN66-12固定式金属封闭开关柜价格

常规出线柜或上进线柜:

先分断路器,观察带电显示和分闸指示,确认已分阐后,按下手柄上的压帽,将手柄拉出旋至"分断闭锁"位置,这时断路器不能再合闸,再将操作手柄插入下隔离圆盘的操作孔内,将小把手拉下,操作手柄带动圆盘向下旋转,到下隔离分闸位置;取下操作手柄,插入上隔离圆盘操作孔内,拉下小把手,从上往下旋至上隔离分阁位置;取下操作手柄,插入上接地开关圆盘孔内,拉下小把手,从下往上旋推,推至上接地开关合闸位置;取下操作手柄,插入下接地开关圆盘孔内,拉下小把手,从下往上旋推,推至下接地开关合阐位置,这时可以将手柄从"分断闭锁"位置旋至"检修"位置,打开前柜门,停电操作完毕,检修人员可对断路器室及电缆室进行维护和检修.

注: 因开关设备方案多样,有的方案出线柜带下隔离,有的带下接地开关,其操作程序和上相同,只需省去没有部分设备的操作程序.

PT柜和站用变柜: PT柜和站用变柜操作方式同常规出线柜基本相同,但需省去下隔离或下接地开关的操作程序.

下进线和母联柜的操作: 下进线柜和母联柜的操作方法和常规出线柜大部分相同,但在操作隔离开关时要注意先分上隔离,再分下隔离,再合上接地开关(若有),其它方法和常规出线柜一样.

注: 进线柜和母联柜为电源下进线,开关柜在前门装有电磁锁,以防误入带电间隔,开门前须停前级电源,并查看带电显示,确定无电开门,开门后须挂上接地带,确保安全.

送电操作(检修→运行)

常规出线柜或上进线柜

检修完毕,先关后门再关前门,将柜门关好,将手柄从"检修"位置旋至"分断闭锁"位置,这时前门已锁定,断路器不能合闸,用操作手柄插入下接地开关操作孔内,按下小把手,从上往下拉,使下接地开关处于分闸位置;将操作手柄取下,插入土接地开关的操作孔内,接下小把手,从土往下拉,使上接地开关处于分阐位置; 将操作手柄取下,插入上隔离的操作孔内,按下小把手,从下往上旋推,使上隔离处于合闸位置; 取出操作手柄,插入下隔的操作孔内,按下小把手,从下往上旋推,使下隔离处于合闸位置.将手柄从&uot;分断闭锁&uot;位置旋至&uot;工作&uot;位置,这时即可将断路器合闸.

注: 因开关设备方案多样,有的方案出线柜带下隔离,有的带下接地开关,其操作程序和上相向,只需省去没有部分设备的操作程序.

PT柜和站周变柜

PT柜和站用变柜操作方式同常规出线柜基本相同,只需省去下隔离和下接地开关的操作程序.

下进线柜和母联柜

下进线柜和母联柜的操作方法和常规出线柜大部分相同,在分开接地开关后,在操作隔离开关(若有)时,要注意先合下隔离后合上隔离.

注: 在操作时操作孔与小把手的位置必须相对应.

解锁

如用户需紧急解锁,只要将面板上&uot;紧急解锁&uot;牌旋转180°后,用专用工具解锁,故障消除后,应恢复到原位,再按程序操作.

南宁市XGN66-12固定式金属封闭开关柜价格

南宁市XGN66-12固定式金属封闭开关柜价格是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
