产品描述

10KV户内高压开关柜XGN66(以下简称开关柜)是我 厂自行设计、研制而成的新一代高压电器成套产品,符合国家标准GB3906 《3~35kV交流金属封闭开关设备》和电力部DL/T404《户内交流高压开关柜 订货技术条件》的要求,也满足国际标准IEC60298《1kV以上52kV以下交流 金属封闭开关设备和控制设备》的要求. 该产品吸收了国外的先进技术,针对目前我国现有同类开关柜在运行中发 生的事故率较高和体积庞大等问题而自行设计研制的.具有柜体体积小(仅 普通开关柜体积的50%),断路器性能好,可靠性高,"五防"联锁机构可 靠、简单等优点.

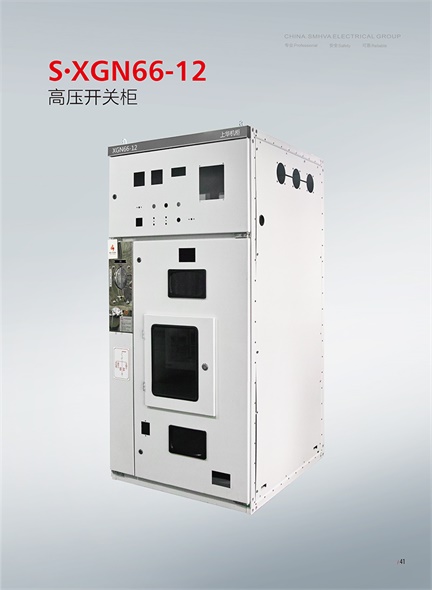

广西10KV户内高压开关柜XGN66价格

主要用途

主要用于发电厂,变电站及工矿企业,高层建筑等场所,也可与环网柜织合应用于开闭所中.

使用条件

1、海拔高度不超过1000m;(如有特殊要求可在订货时注明)

2、环境温度:-25度至40度

3、日相对温度平均值不超过95%;月相对温度平均值不超过90%;

4、抗震能力:8度

5、无剧烈震动和冲击以及有火灾、化学腐蚀**危险的场所.



广西10KV户内高压开关柜XGN66价格

结构特点

1.柜体采用**角钢焊接而成.

2.断路器室位于柜体中(下)部,安装、调试、维护方便.标准配装ZN63A(VS1-12)断路器,并设有压力释放通道,确保人身安全.

3.采用先进可靠的旋转式隔离开关,可在主母线带电下安全进入断路器室检修.

4.整柜防护等级IP2X.

5.设有可靠功能齐全的强制性机械闭锁装置,简便有效达到"五防"要求.

6.具有可靠的接地系统.

7.门上装有观察窗,可清楚观察到柜内元件地工作状态.

8.操作机构闭锁采用同XGN2-12柜用的JSXGN闭锁机构,简单可靠方便实用.

9.进出线电缆低于柜底前部,方便用户连接.

广西10KV户内高压开关柜XGN66价格

维护与检修

用户应定期对开关柜进行维护与检修,内容有:

1.清扫各部位灰尘,特别是绝缘件表面的积尘;

2.检查机械活动部位,定期加注润滑油脂,使之保持动作灵活可靠;

3.检查电接触部位接触是否良好,有无过热现象,接地回路是否导通;

4.定期检查紧固件是否紧固;

5.用户一般应在专业人员的协助下进行故障检修,如属少许调整和小故障,用户自行检修应参照本说明书和主要元件各自的说明书进行.
