简介

10KV自动切换双电源高压开关柜XGN66适用于3～10kv三相交流50Hz单母线系统中,作为接受和分配电能之用,属于新一代小型化城乡电网设备,具有小型化、结构合理、安全可靠、运行操作简单等特点.满足电力市场及城网、农网改造、箱式变电站的需求.开关柜为金属封闭箱型固定结构,柜体由C型材和G型材,经过多种连接件组装而成.柜体分为四个小室,即母线室、断路器室,仪表室、电缆室.

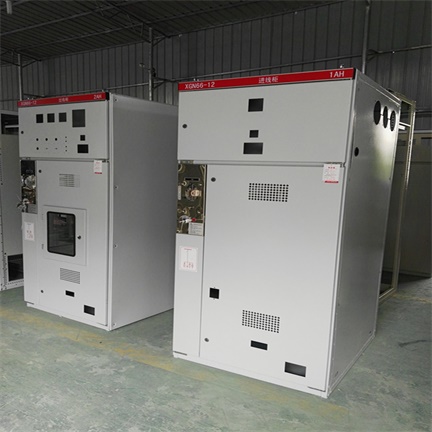

广西10KV自动切换双电源高压开关柜XGN66现货

结构说明

开关柜为金属封闭箱型固定结构,柜体由C型材和G型材,经过多种连接件组装而成.柜体分为四个小室,即母线室、断路器室,仪表室、电缆室.部件加工应用机床、数控折弯机及数控加工中心等先进设备制造,形位尺寸精度高,制造快捷准确,便于不同方案的灵活组合,可满足客户的不同要求.

广西10KV自动切换双电源高压开关柜XGN66现货

主要特点

1. 柜体结构采用组装式,无需焊接,具有较高的机械强度,优美的外观;

2. 柜体后部上方采用GN30-12旋转开关、下隔离采用GN19-12C隔离开关,具有按程序操作的可靠的机械联锁装置,为操作人员与设备提供可靠的安全性保护;

3. 柜体为空气绝缘,可配装机构一体化的真空断路器:固定式VS1-12(ZN63A)、VD4-12等断路器;

4. 主开关、隔离开关及柜门之间均采用强制性机械闭锁方式,产品满足"五防"功能要求;

5. 电缆接线端头距地空间大,便于电缆的制作安装和检测维护;

6. 外壳防护等级为IP3X;

7. 材料采用镀铝锌板制作;

8. 开关柜门采用静电喷塑,使其表面具有抗撞击、耐腐蚀、外形美观(颜色可由用户自定)等优点.

广西10KV自动切换双电源高压开关柜XGN66现货

1明确项目定位

高压开关柜是成套的组合产品,目前国内虽有数百家生产厂商,但其核心部件仍采用进口的产品为主,如果遇到技术问题,设备维护和更换都比较麻烦,因此,在预算充裕的情况下,应尽量选择知名的品牌,由于其备货充足,遇到问题时的解决效率比较高.

2.检验资质

选购前要向生产厂家索取开关柜出厂试验大纲(或要求),一般正规生产厂家都会有的,应该搞清楚主要元器件是否按图纸要求配置并选择了指定品牌,如西门子、施奈德等.

3.柜体材料

高压开关柜体积较大,因此,柜体材料对价格影响很大,一般情况下,部件支架等都采用进口敷铝锌板,而门板则采用300系列优质钢板.

4.整组柜排列

柜体排列次序及操作面位置是制造厂考虑制作柜内隔板、终端护板、母线分段支架等问题时正确施工依据,平面布置图要与现场进出线实际位置吻合,尤其是要正确表示出柜体操作面方向,才能使高压柜到达现场后能顺利进行安装.往往起先不予重视,设备到达现场后,发觉与现场要求不符合,zui后导致返工.

5.进出线方式

开关柜上常规进出线基本有二种连接方式:(1)进出线电缆电缆室连接,(2)进出线由柜顶穿墙套管引出,并与母线桥架相连母线桥架再经穿墙套管与架空线连接.也有少数用户,电缆电缆架由柜顶引入,柜内连接,柜顶连接,另设安全网架.用户订货时提供了一次系统图和标准方案,但进出线方式不可能完全表达十分清楚,用户应该现场实际安装要求技术协议中加以说明为妥,到现场安装时发生困难.

6.断路器开断容量正确选择

一次系统图上,所选用断路器,表明断路器型号、额定工作电压、额定工作电流外还必须选定断路器开断容量.有用户图纸,断路器开断容量不选定,使制造厂进行工程设计时带来困难,开断容量选择要依据系统短路参数来选定,若制造厂不了解系统短路参数是很难作出正确选择.还有些用户图纸,不考虑系统短路参数情况,盲目选择高开断参数,造成不必要浪费资金.正确选择开断容量是很重要,既要保证安全运行,又要考虑到降低产品成本
