概述

JLSZW-6、10三相户外干式高压电力计量箱(组合互感器),由两台或三台单相电压互感器(PT)及电流互感器(CT)组成,均为电磁式.

本型互感器适用于额定频率50Hz三相交流、额定电压为6kV. iOkV电网上用作电能计量,并安装在供电变压器的高压侧,仪表箱内装三相有功电度表及无功电度表,是用来直接测量高压线路中有功和无功电能电器设备.

南宁10KV环氧树脂浇筑干式计量箱价格

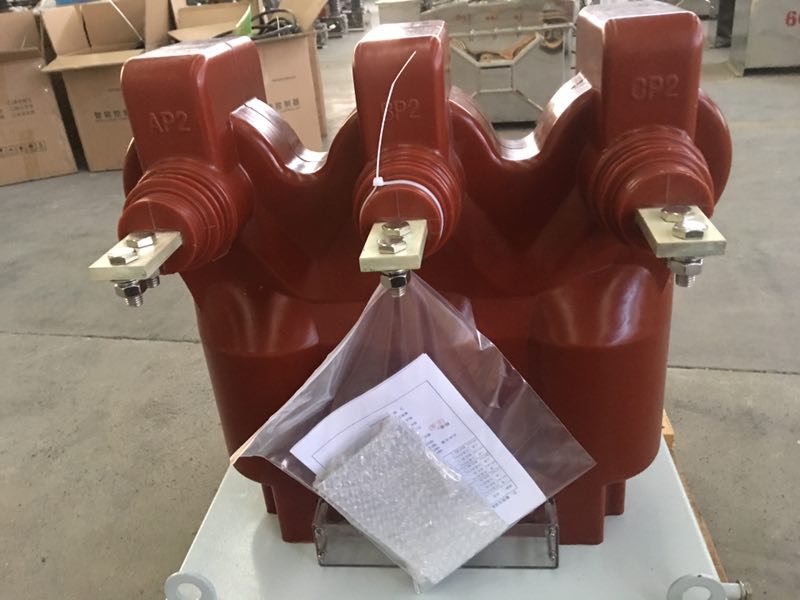

本型组合互感器为一体式全封闭结构,由两台电流互感器和两台电压互感器组成,电压互感器为"V"形接线方式.采用优质户外环氧树脂浇注成型,具有优良的绝缘性能和防潮能力.一次出线端子在产品的上部,二次出线端子由接线盒引出.产品具有安装方便、免维护、防窃电、运行安全可靠和抗大电流冲击能力强的优点.该产品轮廓清晰,外形美观,并容易做到表面清洁.产品底板上有接地螺栓及供安装用的四个安装孔.

南宁10KV环氧树脂浇筑干式计量箱价格

性能概述

 10KV环氧树脂浇筑干式计量箱(整体浇注高压计量箱)是同类产品的基础上改进而成的,适用于额定频率50HZ,是老式油浸计量箱产品理想的换代产品.JLSZV-10干式电力计量箱是由两台单相全绝缘电压互感器组成三相"V"型接线,A、C相分别串接两台电流互感器,额定电压10KV的户外交流电力系统中作有功、无功电能计量,电流互感器可做成高精度多变比结构,为以后系统增容带来方便.

南宁10KV环氧树脂浇筑干式计量箱价格

产品主要结构

1、本产品由组合互感器和计量仪表箱组成,组合互感器由两台电压互感器和两台电流互感器组装在一起而成.计量仪表箱内配有D86系列三相电度表和保险装置,单向计量时配一块有功电度表和一块无功电度表,双向计量时配二块有功电度表和两块无功电度表.

2、电压互感器的铁芯为外铁式,用优质冷轧取向硅钢片叠装而成,中柱为多级阶梯形,在中柱上装有一次及二次线圈.

3、电流互感器铁芯为内铁式,用优质冷轧取向硅钢片叠装而成,在铁芯柱上装有一次、二次线圈.

4、通过瓷套内的导电杆将电压、电流互感器的一次引出供.

南宁10KV环氧树脂浇筑干式计量箱价格是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
