概述

10KV干式高压计量箱带电表箱主要由组合互感器和电度表箱两部分组成,组合互感器由两台或三台单相电压互感器和电流互感器组成,用25#变压器油作绝缘介质,一、二次出线端均用瓷套管安装在面板上.电度表箱装在组合互感器侧面,由一只有功电度表和一只无功电度表组成,具有计量精度高、重量轻、安装方便、防窃电等优点.

南宁10KV干式高压计量箱带电表箱

产品特点:

      1、本产品为三元件型,配备A、B、C相三只电流互感器,三只电压互感器,Y/YO-12接线,额定二次电流5A,额定二次电压两种:100、100/ 3V,400、400/ 3V,配用三相四线有功和无功电能表,400、400/ 3V电压等级和低压电力系统一致,选择使用电表更为方便,也可使用三只220V单相电能表组合计算.

      2、对于季节性负荷变化较大的电力用户,可选用双变比宽量限电能计量箱,不停电可在表箱内通过改变专用互感器端子盒连接片倒换变比.

      3、计量表箱和组合互感器一体连接,组成连体电能计量箱,在柱上安装使用,也可以分别安装,柱上安装组合互感器,杆下安装计量表箱,中间用塑料铠装电缆连接.

      4、为了加强防窃电能力,硅橡胶高压电能计量箱改进型采用从硅橡胶套管引出护套电力电缆,整体引出导体得以屏蔽,杜绝了在电流互感器一次侧短接窃电的弊病.

南宁10KV干式高压计量箱带电表箱

主要特点:

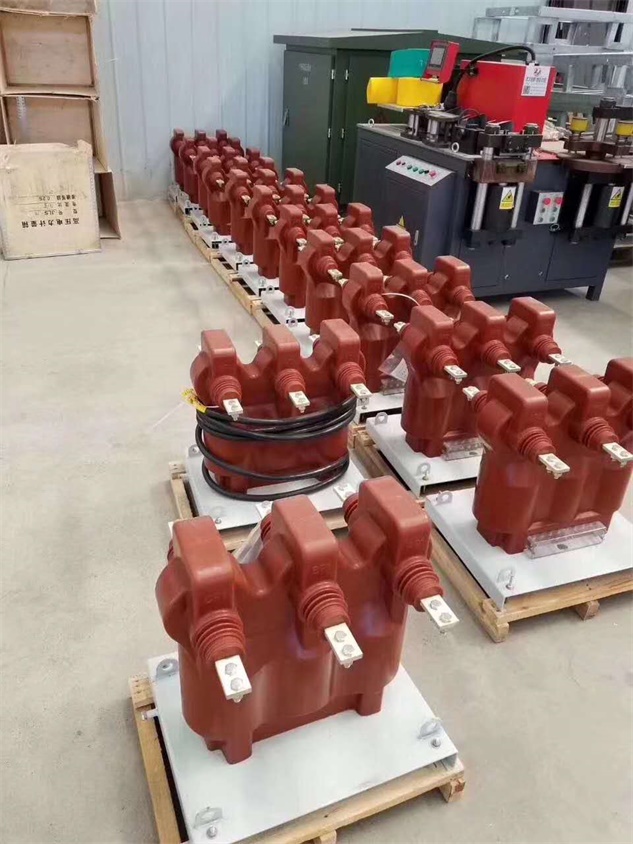

JLSZV-10组合互感器是由两台单相全绝缘电压互感器组成三相"V"型接线,A、C相分别串接两台电流互感器,供10KV及以下电力线路作电流、电能计量用.电流互感器可做成高精度多变比结构,为以后系统增容带来方便.产品用户外环氧树脂浇注,外形用防雨伞裙,表面爬电距离大,具有耐电弧、防雨、防尘、耐腐蚀、耐紫外线等特点,是电网改造的理想换代产品.

南宁10KV干式高压计量箱带电表箱

使用环境条件

1．海拔不超过1000m;

2．环境温度:-25℃～40℃,日平均气温不超过30℃;

3．空气相对湿度低于85%(20℃时);

4．大气中无严重影响互感器绝缘的污秽、腐蚀性和**性介质.

南宁10KV干式高压计量箱带电表箱是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
