产品介绍

本产品为户外浇注式组合互感器,适用于交流50H、6-10KV三相电力线路中,作电能计量用.该产品无油化、免维护,级设计.更适合用电负荷变化较大的农网,同-类型计量箱相比,具有优良的防-能力及运行的可靠性.

使用条件

1.环境温度在-25℃至40℃之间,日平均气温不超过35℃(严寒气候及酷热气候环境使用时请在订货时注明)

2.海拔不超过1000米(高海拔地区使用时请提供海拔高度);

3.最大风速:≤34m/s;

4.相对湿度:日平均值不超过95%,月平均值不超过90%;

5.抗地震性能:水平加速度,垂直加速度;

6.本产品可在倍额定电压及倍额定电流下长期运行;

7.装置种类:户外复合绝缘全封闭式结构;

产品引用标准

GB1207《电压互感器》

GB1208《电流互感器》

GB17201《组合互感器》

《高压输变电设备的绝缘配合》

JJG314《测量用电压互感器检定规程》

JJG313《测量用电流互感器检定规程》

南宁10KV干式计量箱精度

概述:

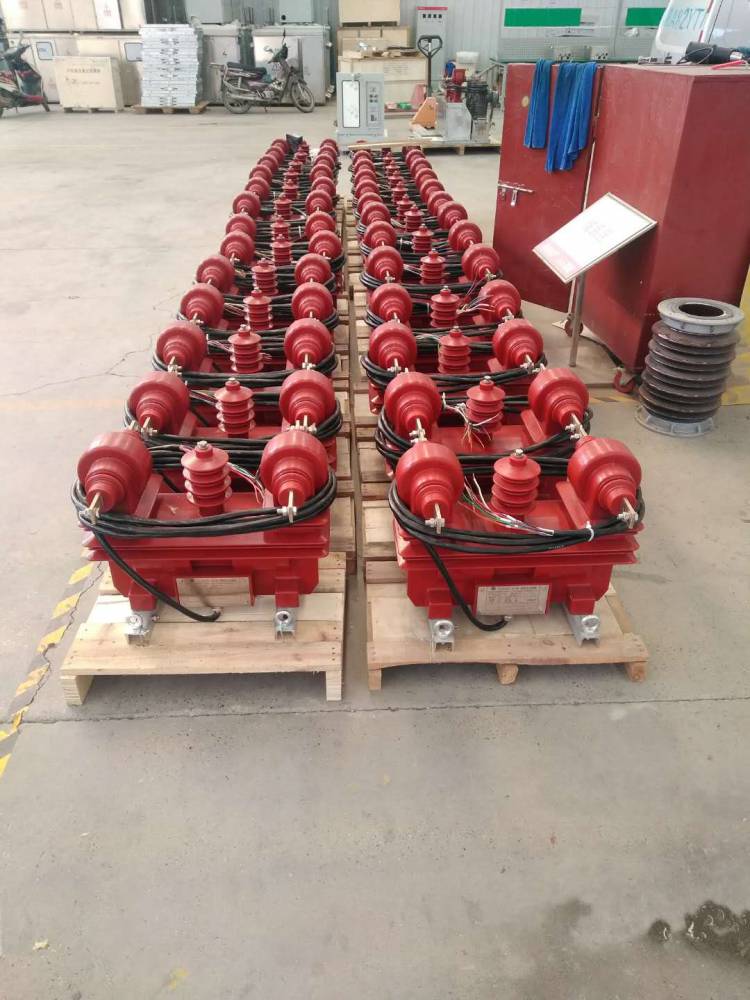

JLSZV-10干式高压电力计量设备(以下简称计量箱)适用于额定电压为10kV,额定频率为50-60Hz的三相交流网路上作电能计量用,由组合互感器和箱两部分组成.JLS-6、10型计量箱适用于农村排灌站,乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量.小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量.

南宁10KV干式计量箱精度

使用前检查

1、检查电流及电压比与实际要求是否相符合;

2、检查负荷是否匹配,二次负荷是指接在互感器二次回路中所有仪表及其连接导线的总负荷;

3、做绝缘电阻测量及工频试验、三倍频感应耐压试验;

安装

1、安装前,要检查互感器的底座是否有松动现象,保证互感器上杆后的稳固性,对于长期裸露存放于库房的互感器要及时清除表面沉积的污物、灰尘等;

2、产品运输到场安装时,检查互感器表面绝缘子及伞裙部位是否有碎裂现象;

3、产品吊装于杆上的过程中要注意吊具不要磕碰互感器的伞裙,互感器竖直吊装,保证重心的稳固;

4、认真按要求进行一二次的接线,保证二次接地的妥善可靠,切勿使接地电阻过大,以免造成危险事故;做好二次出线密封及封签处理,特别要保证二次外接线材料绝缘强度,防止磕破二次线皮,造成二次重复接地的故障,使互感器烧毁;

5、因为本产品是在户外条件下使用,易受过电压及雷击影响,在A、BC三相高压测1米以内加装氧化锌避雷器;

6、为保证绝缘及连接更加可靠,一次导线连接完毕后,建议用热缩套等绝缘材料包封住互感器一次端子有及一次导线裸露部分.

订货时请注明:

1.额定电压比及额定电流比;

2.准确级次组合及其负荷;

3.高原地区使用时请提供海拔高度;

4.另有特殊要求时可与生产厂家协商制作

南宁10KV干式计量箱精度

南宁10KV干式计量箱精度是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
