一、 概述

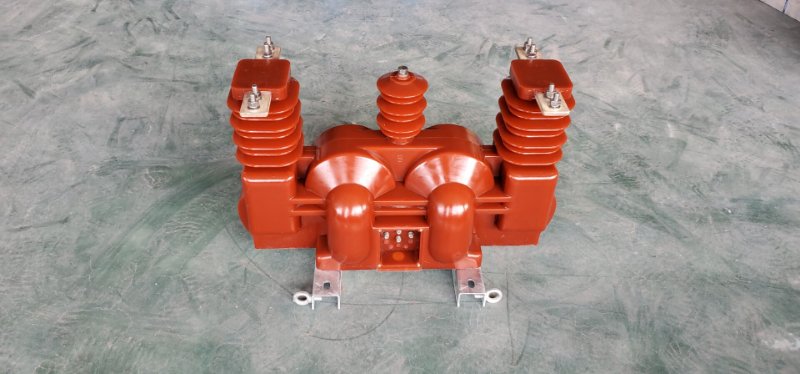

JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)是同类产品的基础上改进而成的,适用于额定频率50HZ,额定电压10KV的户外交流电力系统中作有功、无功电能计量,是老式油浸计量箱产品理想的换代产品.

JLSZV-10整体浇注高压干式组合互感器(整体浇注高压计量箱)电压互感器采用具有耐电流、耐老化的户外专用环氧树脂真空浇注而成,外形采用防雨伞裙,表面爬电距离大,防雨、防尘、耐腐蚀是城乡电网改造理想的换代产品.

南宁10KV浇筑式干式计量箱现货

二:使用条件

-10整体浇注高压干式组合互感器(整体浇注高压计量箱)适用于频率为50Hz的10kV或6kV三相交流电力系统中;

2.环境温度:-40℃～+40℃;

3.空气相对湿度:月平均值≤90﹪;

4.海拔高度:不超过2000m;

5.周围空气不应受腐蚀性气体或可燃性气体的污染;

6.爬电距离:340mm.

南宁10KV浇筑式干式计量箱现货

三:结构简介

电压互感器由户内环氧树脂浇注结构,铁芯为外露式,用优质冷轧取向硅钢片叠装而成,在中心柱上装置一次及二次线圈. 电流互感器也由户内环氧树脂浇注结构,铁芯为封闭式,用优质冷轧取向硅钢片卷制而成.二个电压互感器(PT)、二个电流互感器(CT)通过组合装在一个封闭的铁箱内,形成一体.

南宁10KV浇筑式干式计量箱现货

四:适用于下列场合的电能计量:

   1、村排灌站,乡镇企业、加工厂、中小型工厂、矿区、交通运输等各种企、事业单位以及林业、基建工地暂设供电站的高压输电线路的电能计量.

   2、小电站发电量计量或小电站电网与国家进行联网运行时互送电能时的计量.

南宁10KV浇筑式干式计量箱现货

南宁10KV浇筑式干式计量箱现货是 陕西南业电力设备有限公司的主要产品,我们的产品负责人是王凯龙,有需要的朋友请直接拨打我的电话15829333876,我们的地址是,期待与您的合作!
