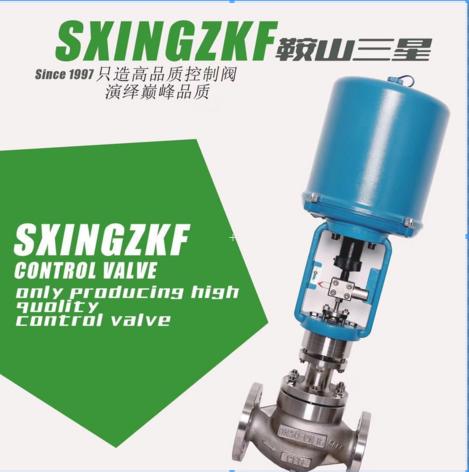

产品名称:电动三通调节阀

型号:ZDL / ZDLX

公称通径:20-350

ZDL、ZDLX电子式电动三通调节阀是由直行程电子式电动执行机构和圆筒式薄壁窗口形式的三通合流(分流)阀组成.具有结构紧凑、重量轻、动作灵敏、流量特性******、直接接受调节仪表输入的(4-20MADC 0-10MADC或1-5VDC)等控制信号及单相电源即可控制运转,实现对工艺管道流体介质的自动调节控制,广泛应用于******控制气体、液体、蒸汽、油品等介质的工艺参数如压力、流量、温度、液位等参数保持在给定值.

适合于把一种流体通过三通阀分成二路流出或把两种流体经过三通阀合并一种流体的工况.

电动三通调节阀工程原理

电动三通调节阀阀芯结构为圆筒型薄壁窗口形阀芯,采用阀芯侧面导向与阀座内表面和上衬套导向,因此导向面积大,工作可靠.流体对阀芯作用方向都处于流开状态.三通调节阀有三通合流式调节阀(把两种流体经三通阀混合成一种流体)和三通分流式调节阀(把一种流体经三通阀分成两路流出)两种形式.当公称通径DN≤80mm和压差较小的场合时,分流阀可以采用口径同口径的合流阀代替.

流量特性有直线性、抛物线性两种.三通调节阀它可以代替二台同时使用的二通调节阀,起分流或分流作用及两相调节配比作用.

电动三通调节阀 技术参数

注:常温型:常温型工作温度-20～+200℃,泄露等级Ⅳ级.

高温型阀盖增设散热片,可用于介质温度-60～+450℃的场合.

波纹管密封型对上下移动的 阀杆形成完全的密封,堵绝流体外漏.

低温型采用加长阀盖加隔热板结构可用于-196℃深冷场合.

电动三通调节阀 链接尺寸参数

更多详情参数请咨询我们客服,我将为您提供专业的技术团队.
