1．用途

该设备主要用于污水处理厂和泵站,可以满足大流量的应用场合,转鼓和格栅单独采用电机驱动,可以分别监测刀片和转鼓过载,保护设备正常运行.

2．主要技术参数

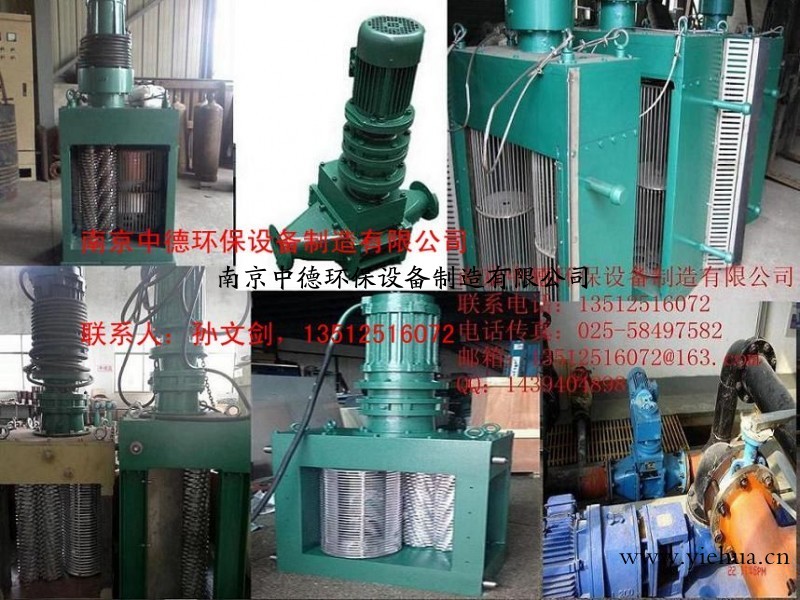

设备名称	单转鼓式格栅破碎机
设备型号	DFS-500×300
处理量	560m3/h
电机总功率
设备高度	1700mm
设备宽度	500mm



3．产品特点

优化设计的刀片,保证高效的切割能力和使用寿命.

可双鼓设计,过水流量大,可以满足大流量的应用场合.DFS型破碎机处理量最大可以达到2000m3/h,电机总功率.

格栅间隙小,最小可达6mm,可有效保证切割尺寸.

进口电机减速机,提高了设备使用的可靠性.

专门定制的机械密封系统,可长时间工作在恶劣的污水环境中.

多电机设计,有效防止转鼓过载破坏,提高系统可靠性.

4．供货范围

装配完整的破碎机、有效可靠运行所需的附件、紧固件、就地接线盒、控制箱及所需的电缆、备品备件等.

5．结构要求

每台转鼓破碎机包括:切割刀片、垫片、轴、转鼓柵网、轴承和密封圈、侧栏、底座、机壳、减速器和马达.

为双轴设计,切割刀片和垫片应是单片分离的,不可以是整合体,两组独立的切割刀和垫片安装在两个平行的轴上,交替重叠,实现螺旋形的切割.两个旋转轴在驱动轴的带动下相向旋转.

转鼓格栅由一个安装在垂直支架和轴上的圆圈组成.转动的鼓柵将引导所有固体颗粒进入相向转动的破碎刀具.转鼓分别由各自电机驱动.

独立的切割刀片和垫片

切割刀片和垫片用高强度合金钢,表面打磨均匀并硬化处理至最小45-50HRC.

轴

破碎机的驱动轴和被驱动轴由高强度合金钢制成,调质处理,满足强度要求.

转鼓格栅

转鼓由不锈钢304线圈制成.线圈的直径为6 mm,线圈与线圈之间间距为6 mm.转鼓柵网支撑架的材质为不锈钢304.转鼓轴由不锈钢304制成

侧栏

侧栏由A3钢制造而成.表面做防腐.

底座和机壳

破碎机底座由灰铸铁铸造而成.有一个导流装置,它在引导固体颗粒直接进入粉碎型格栅的同时,可起保护轴衬的作用.上机壳是灰铸铁,底部是热卷板材.

减速器

性能良好的减速器适应于恶劣环境,具有较大的减震能力.

电机

 采用IP67可淹没电机,暴露在空气中电机可正常使用,在淹没在水下时也可正常使用.马达额定功率是4 千瓦(最大) , 220/380 伏特,3 相,50 赫兹.

b. 马达服务系数是 .在满负荷时,效率因子不低于85%,功率因子不低于80%.



6．主要材料

粉碎机:

切割刀片和垫片:            热处理合金钢

轴:                       热处理六角钢

底座和外壳:                灰铸铁

侧栏:                     灰铸铁

密封面:                    碳化钨/碳化钨

橡胶件:                    丁晴橡胶

转鼓栅网:                 不锈钢304

安装支架:                  不锈钢304

维修格栅:                 不锈钢304

7．二控制系统

控制器将为破碎机提供独立控制.控制器额定功率为 kw(最大),380伏特,3 相,50Hz .

控制器装有"开—关/重新设置—自动"三档选择开关.

在"关/重新设置"档,破碎机应停止运转.

在"开"档,破碎机运转.

在"自动"档,破碎机的开/关,由远程控制器控制开或停.

只有将开关选择打到"关/重新设置"档,破碎机才会被重新设置.

安全措施

堵塞情况发生时,处于开/自动两种模式下控制器会停止破碎机,并使之反转来清除障碍物.堵塞清除后,控制器会恢复到正常运转.如果堵塞情况仍存在,控制器自动在30秒内执行反转过程,最多可以执行三次.如若三次反转后堵塞情况仍存在,控制器会断掉马达的电源,并启动延迟和不正常状态指示灯.
