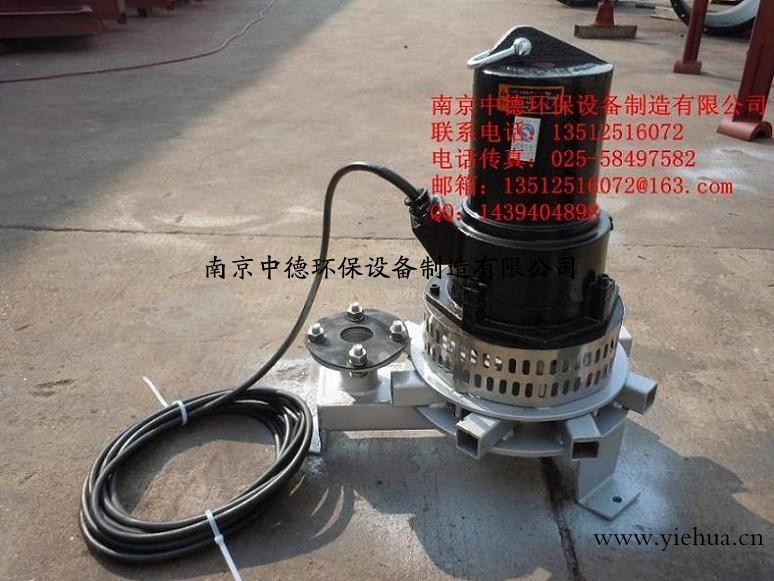

QXB潜水离心式曝气机

1.设备名称:潜水离心式曝气机

2.设备型号:QXB-

3.性能参数

型   号 技术参数
功率    KW
电流 A	4
电压      V	380
转速     r/min	1470
频率     Hz	50
绝缘等级	F
最大潜入深度  m	2
进气量    m3/h	22
数量      套	14

4、用途

潜水曝气机用于污水处理厂的曝气池,曝气沉砂池,也可用于小型污水处理装置、工业废水处理和养鱼塘增氧.

2、特点

1)结构紧凑,占地面积小,安装方便.

2)除进气口外,其余部分潜入水中,噪音小.

3)吸入空气多,产生气泡多而细,溶氧率高.

4)无需提供气源,省去鼓风机,工程投资少.

5)采用引进德国ABS技术,叶轮采用无堵塞式,运行安全、可靠.

5、技术要求

潜水离心式曝气机由潜水电机、进气管、混合室、消声器和曝气盘等组成.

潜水离心式曝气机能够在规定的范围内正常工作,无汽蚀发生,运行噪音小于70分贝,运行平稳,电动机具有足够的额定功率.

潜水离心式曝气机的所有承压零件均作气压试验,试验压力为其设计压力的2倍,但不低于,历时5min而无泄漏现象.

潜水离心式曝气机在组装后,进行气压试验,历时5min而无泄漏现象.

潜水离心式曝气机喷涂环氧树脂防腐漆,涂层厚度大于300μm,其表面光亮,无砂眼、裂痕等,过流部件采用喷涂环氧树脂防腐漆.

潜水离心式曝气机轮、转子作动平衡试验,平衡精度为级.

不锈钢铭牌牢固地固定在每台潜水离心式曝气机的明显的位置,铭牌采用

冲压的数字标志.

每台潜水离心式曝气机的起吊耳置于曝气机的上盖的重心附近,牢固、可

靠.

5、结构特点

潜水离心式曝气机4kw以上油室和电机腔内设有漏水保护报警功能.

潜水离心式曝气机叶轮采用高效无堵塞设计,为大通道叶轮,叶轮为整体铸造,叶轮与轴之间采用内部防松锁定装置,叶轮能方便地从底部抽出.

电缆电线密封采用特制的硫化橡胶密封头,能方便地进行更换并能有效地密封,电缆线采用YCW型防油橡套电缆,随机电缆长度为10m,或根据用户要求配置.

潜水离心式曝气机采用机械密封结构型式进行密封,分别处于油室内,确保正常可靠工作,油室具有足够的空间容纳膨胀的油量,并能方便地更换.

电动机采用鼠笼式感应潜水电动机,防护等级为IP68,定子绕组采用F级绝缘,定子绕组采用H级绝缘,最大起动电流不大于额定电流的5倍,效率85~95%,满负荷功率因素≥.

6、主要材质

潜水离心式曝气机机座、机壳等用HT250铸铁铸造,具有一定的耐腐蚀性,并能承受一定负荷的冲击.

潜水离心式曝气机电机轴采用2cr13制造,在结构设计上采取了消除应力集中的措施.

潜水离心式曝气机的机械密封均奉化飞固的产品,根据抽送介质情况可分别采用碳化硅/碳化硅、碳化钨/碳化钨、碳化硅/碳化钨材质,机械密封的设计使用寿命为35000小时以上.

潜水离心式曝气机的轴承采用NSK轴承,其累计设计运行寿命可确保在50000小时以上.

潜水离心式曝气机的静密封采用丁晴-70 O型圈.

潜水离心式曝气机所有紧固件材质为不锈钢.

7、质量保证

每台潜水离心式曝气机在组装完毕后,进行性能测试,确保机组的整体性能符合有关标准,保证首次无故障运行时间不小于8000小时,机组的设计使用寿命不小于15年.

8、安装及调试

潜水离心式曝气机采用移动式进行安装,能方便地进行安装、调试和维护保养.

9、运行控制

每台潜水离心式曝气机均引出动力电缆和控制保护信号电缆线,与专用控制设备相接可对潜水离心式曝气机进行过载、缺相、短路、泄漏、超温等保护和提供相应的信号指示,可确保机组可靠运行.

监测装置:电机定子温度监测,在电机的三相定子绕组线圈上设有温度传感器,并配置热保护开关(设置在150^OC时动作),以便超温时停机.

机旁端子箱:具备进、出引线端子,并具备运转、停机、电源显示和就地手动开机、停机及紧急状态下急停自锁功能,极大地方便了安装、调试和检修工作.

10、供货范围

配套完整的潜水离心式曝气机,包括潜水离心式曝气机主机、消声器、进气管等.

长期提供南京中德QXB潜水离心曝气机,功率—15KW是南京中德环保设备制造有限公司的主要产品,我们的产品负责人是孙文剑,有需要的朋友请直接拨打我的电话025-58497582,我们的地址是南京市六合区八佰桥镇新光社区双桥路115号,期待与您的合作!
