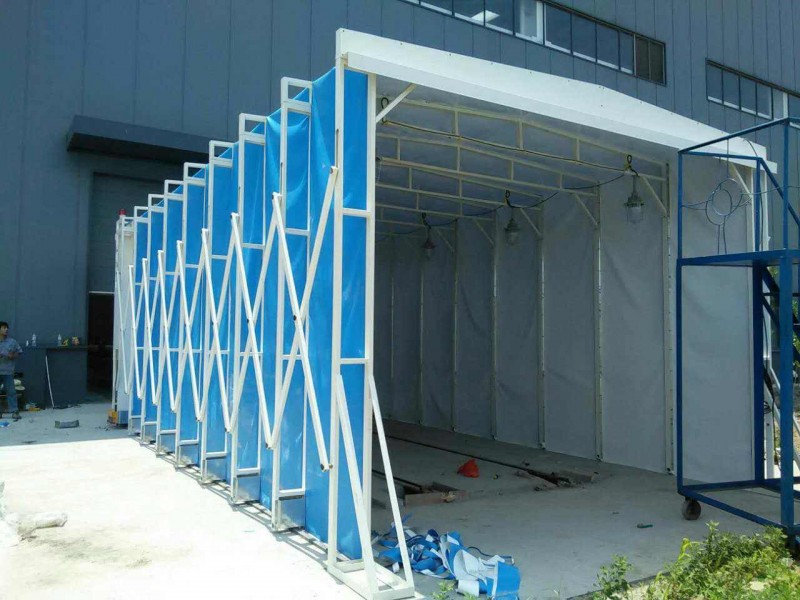

露天移动伸缩喷漆房 设备特点应用案例

各部分结构功能如下:

1、轨道:采用轻型地轨作为伸缩移动轨道.轨道的起始端和终止端特定位置,移动框架室体:由移动龙门架结构、伸缩房体支架、伸缩控制连杆、房体密封布等组成.
2.移动龙门架结构是伸缩式喷漆房的伸缩牵引支架,它包括了龙门架、伸缩移动驱动架、伸缩警示灯.伸缩动力装置即伸缩移动架及安装在伸缩架上的驱动电机、减速箱、主动轮及其传动系统.移动龙门架安装在伸缩驱动架上.
3.伸缩房体支架:包括垂直移动框架、横梁、从动轮.是伸缩房体的主要钢结构支架系统.用于房体长度方向伸缩受力传递和密封布的支撑固定.后一套支架为固定支架,其余支架的垂直支架底座安装被动滚轮,用于支撑支架和伸缩控制系统:分为左右两组,每组由上下斜连杆、垂直连杆、连接轴套、紧固螺栓、隔离垫片等组成.斜连杆的中间连接轴固定于垂直支架上,两端与相邻斜连杆轴连,其中上面一组的上端与垂直连杆连接,并通过垂直连杆与下面一组上部斜连杆连接点连接.龙门架及固定垂直支架通过半连杆与相邻垂直移动架斜连杆连接.连接杆的作用是将龙门架的伸缩长度平均分配给移动支架,保证整套房体前后伸缩的一致性.垂直连杆的作用是通过控制上下两组伸缩连杆的伸缩一致,从而保证龙门架及各移动支架的垂直平移.

露天移动伸缩喷漆房 设备特点应用案例是山东新迈节能环保科技有限公司的主要产品,我们的产品负责人是13655437136吴,有需要的朋友请直接拨打我的电话13655437136,我们的地址是邹平时代广场,期待与您的合作!
