产品用途

1.潜水搅拌系列潜水搅拌机适用于污水处理厂和工业流程中,搅拌含有悬浮物的液体;

2.污水、废水、污泥水的混合和均匀;

3.碉化过程;

4.污泥脱水过程;

5.传热优化;

6.污水池清洁;

7.防止颗粒在池壁和池底的凝结、沉淀;

8.去除悬浮物;创建水流等;

9.工艺和工业流程需要保持固、液二相或固、液、气三相介质均匀混合反应的场所.

适用范围

搅拌机在下列条件下应能正常连续运行:

1.介质温度不超过40°C;

2.介质的PH值在5~9间;

3.液体密度不超过1150kg/m3;

4.长期潜水运行,潜水深度一般不超过20m.

注意事项

♦ 导杆或导向钢丝应与水平垂直,可采用铅锤校正;

♦ 吊钩才起吊潜水搅拌机时,叶轮端较水平面上应上仰5-10°;

♦ 通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上.

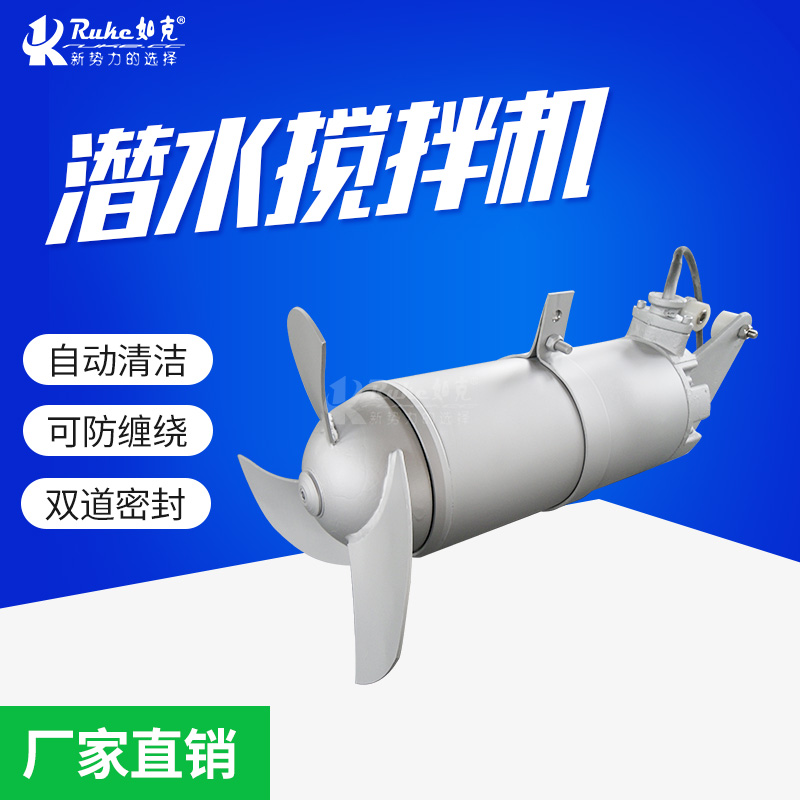

1 结构紧凑、体积小、重量轻、操作维修简单、安装检修快捷、使用寿命长;

2 叶轮符合水力设计结构,工作效率高,后掠式叶片具有自洁功能,可防杂物缠绕、堵塞;

3 与曝气系统混合使用可使能耗大幅度降低,充氧量明显提高,有效防止沉淀;

4 电机绕组绝缘等级F级,防护等级为IP68,选用优 质轴承和电机防凝露装置,使电机的工作更安全;

5 两道机械密封.

6 潜水搅拌机用与不用导流罩均可.导流罩可略提高 效率并控制水流喷射动作.

1

24

5

7

8

0

1

2

3

4

6

790123

安装系统

JB型潜水搅拌机的专用安装系统可在无需排出池中污水的情况下,能快速安装和拆卸潜水搅拌机.

当池深H<4米时建议采用安装系统Ⅰ.潜水搅拌机的潜水深度可以根据需要进行垂直方向的调节,而且在水平面内可绕导杆旋转的角度为±60°起吊系统底座、支撑架和下托架与池的有关联接面均采用膨胀螺栓固定,无需预留孔.

当池深H>4米时建议采用安装系统Ⅱ,需在池底做一混凝土基础(或钢结构底座).起吊系统底座、钢绳固定架和导向底座与池的有关联接面均采用膨胀螺栓固定,无需预留孔.安装系统Ⅱ用导向钢绳替代导杆,具有运输方便、现场安装简单等特点.该系统从根本上避免了由于运输引起导杆弯曲、变形有而影响正常使用的情况,并有效改善了池深过深情况下,由于导杆的安装误差而导致的无-常起吊等现象.在有悬臂池顶(如图)的安装条件下更显得操作方便可靠.客户定货时,请提供池深H及池型图,以便厂方加工时确定导杆或导向钢丝的尺寸.安装系统的材质采用不锈钢(或碳钢)制造.安装系统中除导杆或导向钢丝、起吊底座外,多台搅拌机可共用一套起吊装置(用户有特殊要录除外).

安装注意事项
◎导杆或导向钢丝应与水平垂直,可采用铅锤校正;
◎吊钩在起吊潜水搅拌机时,叶轮端较水平面上应上仰5°-10°
◎通过起吊装置上的链条的调节,使得潜水搅拌机沿导杆或导向钢丝滑下过程中,起吊钩和潜水搅拌机的起吊重心处于同一垂直线上.

为保证取得佳效果,请使用方提供如下资料:
1、运用目的
2、池型
3、池尺寸
4、介质特性包括粘度、密度、固体物含量等.
5、潜水搅拌机所需要的配套功率是按容积大小,搅拌液体的密度、粘度和搅拌深度而确定的,根据具体情况应采用一台或多台搅拌机.
6、潜水搅拌机必须潜入水中工作,不能在易燃易爆的环境下或有强腐蚀性液体的环境中工作.
7、选型问题,请与供应商联系.
