产品概述

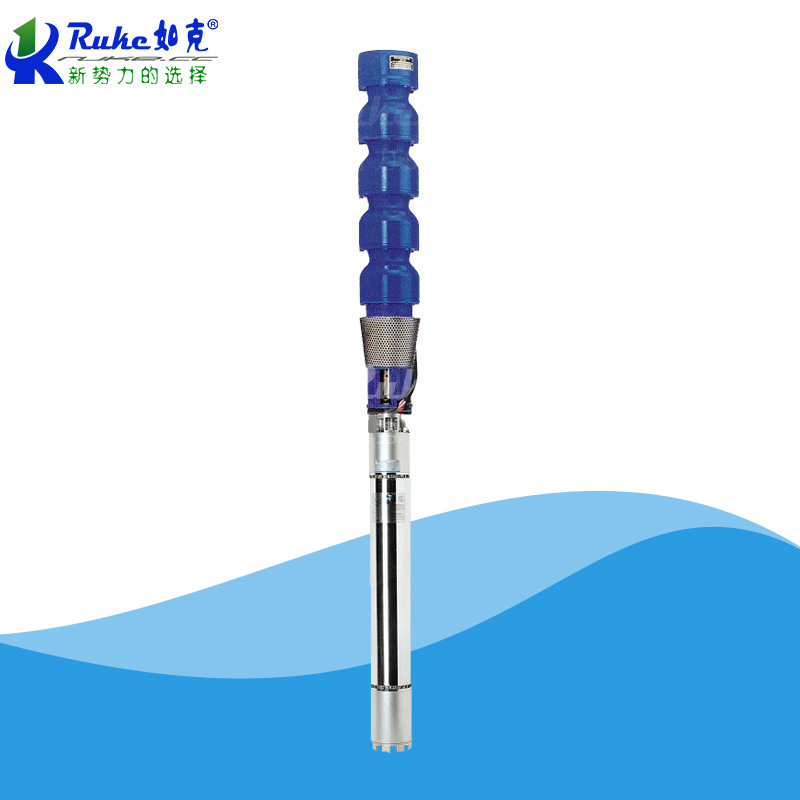

RJC型系列冷热水长轴深井泵.RJC型系列水泵为我公司通过国外优 质的水力模型和新型结构设计的产品,并采用多项优良工艺,是按照美国水力协会标准生产制造,达到了当代优良水平,全系列长轴深井泵均为节能型产品.



应用范围

水厂、水电站(检修、渗漏用泵等)、火电厂(工业、生活、消防用泵等)、钢铁厂(铁皮坑用泵等)、农业灌溉、消防、市政等行业.
≤2400m³/h,H≤250m.





1、选用良好的水力模型和结构设计,采用亚什兰工艺制芯、叶片流道部位环氧涂复等多种新工艺,选材合理,产品性能优良,使用寿命长.

    2、水泵效率高,比国内J、JD、JC型水泵高2～8%,效率曲线平缓,高 效区域宽广,工作范围增加10～20%,节能效 果显 著.

    3、采用甩砂泵装置,迷宫式结构使砂粒无法进入轴承.

    4、叶轮轴、电机轴均采用铜轴承支承,轴的径向跳动控制在以内,泵运行平稳,噪声低.

    5、泵座造型美观,窗口大,便于维修、更换填料.

    6、与国产同流量水泵相比,工作部件外径小1英寸左右,可明显节省用户的成井费用以及适合老井用泵的更新改造.

    7、可采用油润滑的闭式传动系统的特殊结构设计;以及可选用球墨铸铁,ASTM304、316、416等各种牌号的不锈钢材料,以满足用户的各种特殊使用工况和技术要求.



长轴深井泵内部结构

1．电机:深井泵专用电机(YLB型),或实心轴电机.

2．调整螺母:调节叶轮轴向串量.

3．泵座:承受重载荷,较方便安装填料箱.

4．预润丝堵:启动前,通过该处注入清洁水.

5．进水法兰:联接螺纹管或法兰管.

6．上短管:能直接旋入进水法兰.

7．上壳轴承:铜轴承.

8．出水壳:具有螺纹和法兰联接两种型.材料为:HT200.

9．叶轮轴:2Cr13不锈钢或45#优 质碳钢(表面镀铬).

10．中壳:流道光滑,减少摩擦阻力,提高 效率.材料为HT200.

11．叶轮:与中壳配合设计,高 效,工作运行范围宽广,并进行精密的校平衡,以保证运行平稳.材料为:HT200或硅黄铜.

12．中壳轴承:铜轴承或耐磨橡胶轴承.工作可靠,寿命长.

13．锥套:把叶轮可靠地固定在叶轮轴上.材料为:35#碳钢.

14．防砂环:保护下壳轴承,防止砂粒积聚.材料为:硅黄铜.

15．下壳轴承:铜轴承,油脂填充,长期无故障运行.材料为:硅黄铜.

16．下壳:将滤水管中的液体以较小的损失均匀地引向叶轮.材料为:HT200.

17．滤水管/滤水网:滤水管长度适宜,以达较好进水状态.滤水网则能防止大颗粒进入.

18．传动轴:高强度碳钢(35#或45#),轴承位置处表面镀铬.根据要求,亦可提供不锈钢材质.

19．轴承支架:材质:HT200.根据需要材质可为球铁T450或不锈钢.

20．支架轴承:材质为耐磨橡胶.结构带水槽设计,使得砂粒被快速冲走.

21．扬水管,联管器:扬水管两端车有螺纹,方便安装,定位准确.同时还可提供法兰联接扬水管.

22．水箱:(选配件)以提供充足的润滑液体.

23．导管:将扬水管内的液体与导管内的润滑液体分隔开.

24．导管连接器:连接导管和工作部件.

25．橡胶密封件:防止工作部件中的液体进入管内部.

26．连管支撑器:联接导管,支撑传动轴.

27．支撑架:在扬水管内管支撑导管.
