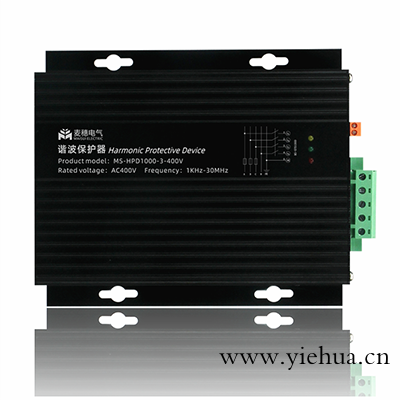

点击图片查看原图产品概述
HPD1000谐波保护器本身几乎不耗电,而且采用谐波保护减少了用电设备的故障率和机器误操作,全面克服了由于谐波污染引起的设备误动作.具有正弦波跟踪能力和限压限幅功能,消解部分内部浪涌,抑制高次谐波,降低能耗,洁净用电环境,提高用电设备寿命与安全.
技术参数
项 目 | 参 数 |
额定电压 | 110V~690V±20% |
最大脉冲电流值 | 14000A |
钳位电压值 | 对于2500V的畸变电压,可-1000V以下 |
抗浪涌电流 | 对于2500V的畸变电压,畸变电流不超过1200A |
电路连接方式 | 三相星型,三相三角形 |
绝缘电阻 | >100MΩ |
耐压 | 导电部分与外壳间承受2000VAC,时间秒,无击穿和闪烁现象 |
接触点容量 | 120A |
滤波性能 | |
保护频率 | 1KHZ~30MHZ |
泄露电流 | |
外部环境 | |
海拔高度 | ≤4000米 |
温度范围 | -35℃~75℃ |
存贮温度 | -45℃~90℃ |
相对温度 | <85% |
大气压力 | 52~108Kpa |
工作环境 | 无爆炸、无腐蚀性气体、无导电尘埃、无震荡、无冲击源、海拔4000米以下 |
安装 | |
外形尺寸 | 170mm*147mm*60mm(长*宽*高) |
安装方式 | 螺栓安装 |
电磁兼容性测试 | |
震荡波抗扰度 | IEC60225-22-1 |
静电放电抗扰度 | IEC60225-22-2 |
射频电磁辐射抗扰度 | IEC60225-22-3 |
快速畸变脉冲群抗扰度 | IEC60225-22-4 |
电源 | |
功耗 | 小于 |
发热 | 小于25℃(外部环境20℃) |
外部接口 | |
端子 | 耐高温1000℃ |
外壳 | 航空铝材 |
标准监控 | 每相均有状态指示灯 |
防护等级 | IP40 |
使用寿命 | >10年 |
维护方式 | 免维护 |
外形尺寸&接线示意图
订购注意事项
1.HPD1000谐波保护器支持网上订购,价格含税含运费,下单即可备货发货;
2.如有特殊要求,请在订购产品时注明;
3.如使用场合十分重要/特殊时,请务必提供详尽技术要求,避免因信息缺失导致产品工作异常;
4.如有任何疑问,请随时致电给我们,我们一定会尽心尽力满足您的要求,为您提供优质服务.
