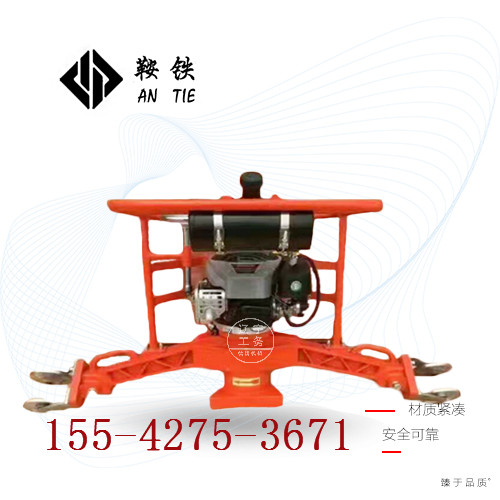

甘孜鞍铁内燃仿形磨轨机FMG-轨道器材操作手册

简单的事后总结都是无用的,关键是事前能够预期的某些规律.

性能及参数:

1.内燃机:美国科勒发动机,功率:马力

2.砂轮尺寸:150×75×55(mm)、

3.整机质量:50kg

4.外形尺寸:1000×500×730(mm)

5.转速:3600r/min

6.丝杆纵向行程:0-250mm,导杆横向行程:±350mm,旋转角度:±33°

7.内燃仿形磨轨机FMG-可通用于43-75kg/m的各种型号钢轨

本公司是生产铁路工务、桥梁、线路大修机具的企业.本公司生产的钻孔机、切轨机、打磨机、起拨道器等产品,受到路内外用户的亲睐.内燃仿形磨轨机FMG-适用于43-75kg/m钢轨焊缝、不平整接头、轨侧肥边、轨面焊修等部分的打磨.具有作业效率高、磨削质量好、操作简便、上下道方便等优点,是铁路工务大修、维修及抢修的工具.

操作方法:

1. 将内燃仿形磨轨机FMG-放在钢轨上,通过两滚轮移动,导向轮须与两侧钢轨相接触并回转自如.

2. 顺时针转动手轮时,杯型砂轮下移.

3. 获得良好的打磨质量,须按两步进行:

a. 粗打磨:内燃仿形磨轨机FMG-沿钢轨移动,逐步放下砂轮,打磨至离轨面1mm,打磨应从轨面开始,再打侧面.打磨钢轨另一侧时,须调转打磨机.

b. 精打磨:在粗磨的基础上打磨机重新就位,准备打磨轨面.当基准滚轮就位后,放下砂轮,使之刚好触及焊缝附近不须打磨的轨面,从轨面开始打磨,然后打磨侧面,打磨范围应达到焊缝两侧各100mm,为补偿砂轮磨损,应稍稍放下砂轮.

4. 打磨完成后,须逆时针旋转手轮,使砂轮上提,以便于进行下一个焊缝的打磨.

5. 导向轮的调整:内燃仿形磨轨机FMG-两侧各有一套导向轮,用于打磨砂轮的导向.打磨机打侧面时,支撑导向轮的相对位置可根据与地面的距离(或钢轨的型号)来调整二导向轮的间隙,调整导向轮时将四个螺栓扭松后,相对的移动(转动)支架即可调整间隙.

6. 内燃仿形磨轨机FMG-主轴的滚动轴承组合,滚轮、导向轮的滚动轴承组合,要定期注入和更换润滑脂,进给运动的螺旋副及其支撑要定期的注入润滑脂.
