新一代阀门气动执行器

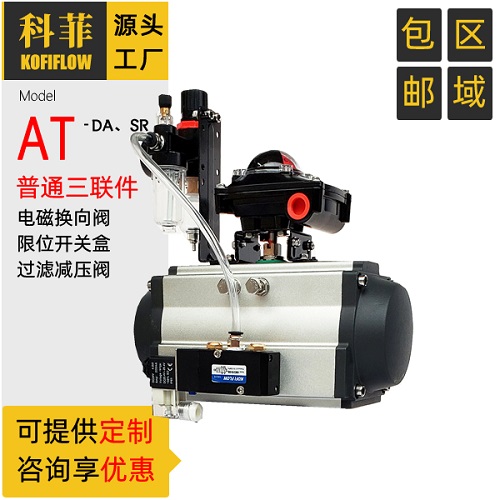

AT/SR/RT Pneumatic Valve Actuator

KFF科菲新型(AT/DA/RT/SR系列)阀门气动执行器是将输入的气压信号转换成90度,再以扭转矩形形式输出的执行机构.该系列气动执行器是一种外型小、性能高的的执行结构,分为双气控型和单气控型两种,与角行程型控制阀组合可用于调节和开关的场合,也可用于-回转运动的场合.

KFF科菲新型(AT/DA/RT系列)双作用阀门气动执行器型号选配说明(供参考):

首先确定阀门启、闭时所需要的扭矩,在正常使用条件下,推荐安全系数为15～20%.再根据阀门使用的流体介质增加安全值.对清洁、润滑介质增加20%安全值;对水蒸气或非润滑液体介质增加25%安全值;非润滑的浆料液体介质增加40%安全值;非润滑的颗粒介质增加80%安全值.选择双气控执行器时,根据上计算的扭矩值及使用气源压力查找双气控执行器的扭矩表,就可得到准确AT型号.

KFF科菲新型(SR系列)单作用(弹簧复位)气动执行器型号选配说明(供参考):

选择单气控执行器时,根据上述计算的扭矩值及使用气源压力,在弹簧复位栏内查找终点时扭矩(此扭矩要大于上述计算的扭矩),就可得到准确的SR型号.例如:气源压力为,经上述计算需要控制一个扭矩为的阀门,首先按表查找弹簧复位终点相近扭矩,再向左查看执行器型号为SR160型(共装10组弹簧).

说明:SR单气控型输出扭矩表中,弹簧复位"终点"扭矩即为关闭阀门的扭矩,弹簧复位"开始"扭矩即为打开阀门时的扭矩.相对应的气源压力开始的扭矩即关闭阀门状态的扭矩,气源压力终点扭矩即为打开阀门的扭矩.

KFF科菲新型阀门气动执行器主要结构特点

1)、挤压成型的铝合金缸体,经硬质氧化处理,表面质地坚硬,耐磨性强.

2)、紧湊的双活塞齿轮、齿条式结构,啮合精确,传动平稳,安装位置对称,输出扭矩恒定.

3)、活塞、齿条和输出轴的活动部位均安装F4导向环,实现低摩擦,长寿命,避免金属间的接触.

4)、缸体、端盖、输出轴、弹簧、紧固件等均经防腐处理.

5)、单气控型执行器的弹簧经预压后安装,可安全、方便的拆卸和组装.

6)、AT气动执行器在全开和全关位置均可进行0度和90度正负5度的双向行程调节.

7)、安装连接尺寸符合ISO5211、DIN3337和VD1/VDE3845以及NUMAR标准,确保AT气动执行器间的互换性和方便安装电磁阀、限位开关等附件.

8)、输出轴的安装连接孔有多种形状(四方孔、轴键孔、扁孔)供选择

9)、外形美观而精巧,重量轻,具有防水密封结构.

10)、有常温型、高温型、低温型.在常温工作条件下使用橡胶,在高温或低温时采用氟橡胶或硅橡胶

单作用系列型号:

SR单作用系列:SR52,SR63,SR75,SR83,SR92,SRS105,SR125,SR140,SR160,SR190,SR210,SR240,SR270,SR300,SR350,SR400等.

RT-SR单作用系列 :RT020-SR RT035-SR RT050-SR RT075-SR RT110-SR RT160-SR RT255-SR RT435-SR RT665-SR RT1000-SR RT1200-SR RT1800-SR RT2700-SR.

KFF科菲新一代阀门气动执行器别名叫法(气动执行器关键字):

气动执行器,阀门气动执行器,气动阀门执行器,气动阀门驱动装置,气动执行机构,气缸,气动头,双作用气动执行器,单作用气动执行器,弹簧复位型阀门气动执行器,常开型气动执行器,常闭型气动执行器,铝合金气动执行器,不锈钢气动执行器,活塞式气动执行器,拨叉式气动执行器看,齿轮链条式气动执行器,角行程阀门气动执行器, 气动执行器,意大利式气动执行器,可替代进口型气动执行器等.

KFF科菲AT系列阀门气动执行器-说明:

欲了解AT/SR气动执行器性能参数、AT/SR气动执行器连接尺寸、AT/SR气动执行器输出扭矩、AT/SR气动执行器材质说明、AT/SR气动执行器选型说明、AT/SR气动执行器安装调试及维护说明、AT/SR气动执行器价格等信息,请致电本公司或者在线咨询.

AT SR阀门气动执行器 带限位开关 电磁阀 过滤减压阀 气动三联件是浙江科菲流体控制有限公司的主要产品,我们的产品负责人是小韩,有需要的朋友请直接拨打我的电话0577-67361831,我们的地址是,期待与您的合作!
