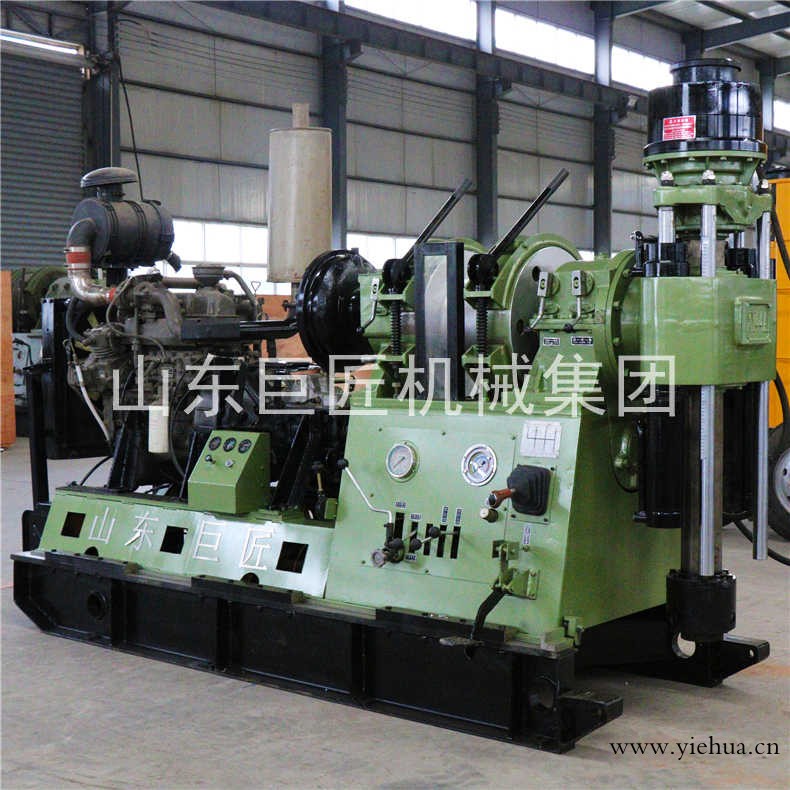

XY-44A液压岩芯钻机
一、XY-44A液压岩芯钻机技术参数
1、钻进能力 | |||
(1)岩心钻进 | |||
钻杆类别 | 钻杆规格 | 钻进深度 | |
国产钻杆 | 内外平式钻杆 | φ43×6钻杆 | 1400米 |
φ54×6钻杆 | 1000米 | ||
φ67×6钻杆 | 830米 | ||
内加厚式钻杆 | φ50×钻杆 | 1300米 | |
φ60×6钻杆 | 950米 | ||
绳索取心钻杆 | φ×钻杆 | 1400米 | |
φ71×5钻杆 | 1000米 | ||
φ89×5钻杆 | 800米 | ||
DCDMA 制造商协会)钻杆 | 内加厚式钻杆 | BW钻杆 | 1250米 |
NW钻杆 | 1000米 | ||
HW钻杆 | 660米 | ||
绳索取心钻杆 | BQ钻杆 | 1400米 | |
NQ钻杆 | 1100米 | ||
HQ钻杆 | 750米 | ||
(2)水文水井钻进 | |||
钻杆规格 | 钻孔直径 | 钻进深度 | |
60毫米(外加厚)钻杆 | 200毫米 | 800米 | |
73毫米(外加厚)钻杆 | 350毫米 | 500米 | |
89毫米(外加厚)钻杆 | 500毫米 | 300米 | |
(3)基础桩钻进 | |||
用89毫米(外加厚) 钻杆钻孔直径 | 松散地层 | 1000毫米 | |
硬岩地层 | 600毫米 | ||
钻孔深度 | 100米 | ||
2、钻孔角度 | 0～360度 | ||
3、动力机 | |||
电动机 | Y225S-4 | 37千瓦 | 1480转/分 |
柴油机 | YC4108ZD | 50千瓦 | 1500转/分 |
4、回转器 | |||
型式 | 双油缸液压给进机械回转式 | ||
立轴通孔直径 | 93毫米 | ||
立轴转速 | |||
动力机转速(转/分) | 970(用于工程钻进) | 1480(用于岩心钻进) | |
正转低速(转/分) | 54;100;142;207; | 83;152;217;316 | |
正转高速(转/分) | 166;306;437;635 | 254;468;667;970 | |
反转(转/分) | 44;135 | 67;206 | |
立轴MAX扭矩 | 千牛.米 | ||
立轴行程 | 600毫米 | ||
立轴MAX起重力 | 120千牛 | ||
立轴MAX加压力 | 90千牛 | ||
5、卷扬机 | |||
型式 | 行星齿轮传动 | ||
钢丝绳直径 | 毫米绳6W(16)或毫米绳6×19 | ||
卷筒钢丝绳容量 | (钢丝绳)(170kg/mm2)110米 | ||
(钢丝绳)(170kg/mm2))90米 | |||
单绳MAX提升力 | 45千牛 | ||
钢丝绳提升速度 | |||
当动力机转速为1000转/分时 | ;;;米/秒 | ||
当动力机转速为1500转/分时 | ;;;米/秒 | ||
6、离合器 | |||
型式: 干式单片摩檫离合器 | |||
7、变速箱 | |||
型式: 滑移齿轮变速箱(4正1反) | |||
8、油泵 | |||
型式: 单联齿轮油泵 | |||
排量 | 20ml/r | ||
工作压力 | 20兆帕 | ||
MAX压力 | 25兆帕 | ||
9、水刹车 | |||
工作转速 | 700～1800转/分 | ||
单绳平衡速度 | 3～8米/秒 | ||
单绳平衡负荷 | 45千牛 | ||
10、机架 | |||
型式: 滑撬式(带滑动底座) | |||
钻机后退行程 | 460毫米 | ||
11、外形尺寸(长×宽×高) | 3042×1100×1920毫米 | ||
12、钻机重量(不包括动力机) | 2300千克 | ||
13、可拆MAX部件重量 | 300千克 | ||
二、XY-44A液压岩芯钻机概述
XY-44A地质勘探钻机是在XY-44型钻机的基础上设计的新产品,除具备以上两种机型钻机的技术性能参数外,立轴给进部分增加了导向杆结构;配有水刹车、手压油泵.
XY-44A千米钻机主要适用于以合金和金刚石钻进为主的岩心钻探,也适用于工程地质勘探、水文水井钻进,以及大口径基础桩工程施工.
三、XY-44A液压岩芯钻机主要特点
1、具有较多的转速级数(8级)和合理的转速范围,低速扭矩大(MAX达3200牛顿.米),既适合以合金、金刚石岩心钻进,也可用于工程地质勘察,水文水井钻进和基础桩工程施工.
2、立轴通孔直径大(直径93毫米),双轴缸液压给进,行程较长(可达600毫米),工艺适应性强,特别适合大直径钻杆绳索取心(上部取心)钻进,有利于提高钻进效率和减少孔内事故.
3、钻进能力大,直径71毫米绳索取心钻杆额定钻进深度可达1000米.
4、重量轻,可拆性好,钻机净重2300千克,主机可分解为10个部件(MAX可拆部件重量300千克),搬迁方便,宜于山区工作.
5、液压卡盘采用单向供油,卡盘夹持力大,夹持稳定.
6、配有水刹车,深孔钻进,下钻平稳安全.
7、采用单联齿轮油泵供油,安装简单,方便使用,功率消耗少,液压系统油温低,工作稳定.系统中装有手摇油泵,当动力机不能工作时仍可用手摇油泵起出孔内钻具.
8、钻机结构紧凑,布局合理,所有部件表露在外,不相互重迭,便于维护、保养和修理.
9、重心低,移车距离长(可达460毫米),固定牢靠,高速钻进稳定性好.
10、配有防震仪表,仪表寿命长,利于掌握孔内情况.操纵手把较少,操纵灵活可靠.
山东巨匠机械集团有限公司专业供应XY系列地质勘探钻机/岩芯钻机,主要型号有:XY-100、XY-1、XY-150、XY-1A、XY-180、XY-1B、XY-200、XY-2、XY-3、XYX-3、XYD-3、XYC-3、XY-4、XY-44A、XYX-44A、XYD-44A、XY-8.
