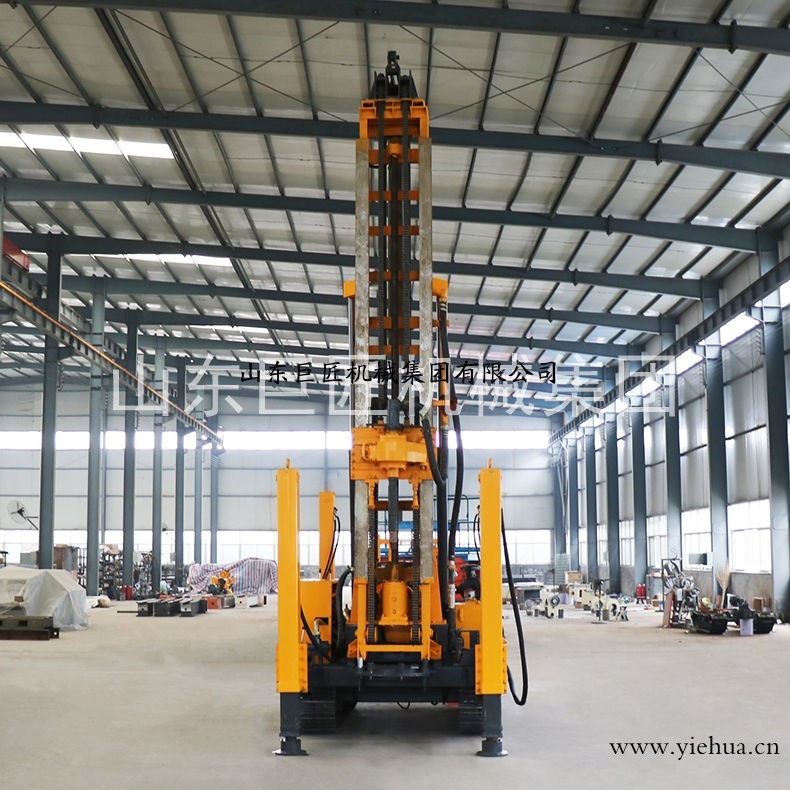

点击图片查看原图华夏巨匠JDL-400水气两用钻机 直供深孔勘探水井钻机
山东巨匠机械集团有限公司为创建具有竞争力的企业,优质服务、优质产品、与时俱进是我们巨匠人的工作重心.通过产品建立富有的-贡献,向国内外用户提供优质可信赖的产品.
一、JDL-400水气两用钻机简介
JDL-400水气两用钻机是一种集水钻、气钻于一体的机械顶驱水井钻凿设备,很好的解决了土层气钻空气潜孔锤钻进困难,坚硬岩石层、砾石、卵石层水钻泥浆钻进施工效率低的问题,水气两用钻机适应各种地层,钻孔效率更加高效节能.
二、JDL-400水气两用钻机特点
1、采用AMT手自一体自动挡变速箱;
2、钻机采用长行程倍速机构、机械动力头;
3、钻机采用双联油泵供油,液压系统利用分流合流技术;
4、钻机主轴采用机械传动;
5、钻机液压控制系统中预留部分功能接口.
三、JDL-400水气两用钻机技术参数
|
JDL-400水气两用钻机Mud/Air Drilling Rig |
||
|
工作地层 Working stratum |
松散土层及基岩(硬度F6~20) Loose soil layer and bed rock(hardness:F6~20) |
|
|
钻进方式 Drilling method |
顶驱机械回转液压推进,泥浆钻进或气动潜孔锤钻进. Mechanical top head rotation, hydraulic feeding, work with mud pump or DTH. |
|
|
钻进能力 Drilling capacity |
Φ42泥浆钻进Mud drilling depth |
1200m |
|
NQ绳索钻进NQ wireline coring |
800m |
|
|
Φ75气动钻进Air Drilling depth |
400m |
|
|
钻孔直径Borehole dia. |
≤Φ350 |
|
|
动力 Power |
柴油机型Diesel engine model |
YN33GBZ |
|
额定功率Rated power |
76kw |
|
|
额定转速Rated speed |
2400rpm |
|
|
动力头 Drive head |
回转转速Rotary speed |
14~650r/min |
|
大扭矩Max. torque |
|
|
|
给进系统 Feeding system |
提升力Lifting capacity |
18T |
|
推进力Thrusting capacity |
9T |
|
|
卷扬机 Winch capacity |
液压工具卷扬机(选配) Hydraulic tool winch(optional) |
|
|
机械卷扬 Mechanical winch |
3T |
|
|
钻杆 Drill pipe |
钻杆直径Drill pipe dia. |
Φ76/Φ89/Φ102 |
|
钻杆长度Drill pipe length |
3000mm |
|
|
履带底盘 Crawler chassis |
行走速度 Walking speed |
0~2km/h |
|
爬坡能力Climbing angle |
20° |
|
|
整机尺寸 Dimension |
运输状态Transport |
5600*2mm |
|
工作状态Working |
3800*3250*6700mm |
|
|
整机重量Weight |
8000kg |
|
|
配套空压机 Air compressor |
工作风压Air pressure |
~ |
|
耗气总量Air consumption |
16~35m³/min |
|
★以上参数如有改动,恕不另行通知.
山东巨匠机械集团专业供应水气两用机械顶驱钻机,主要型号有JDL-300、JDL-400.
华夏巨匠JDL-400水气两用钻机 直供深孔勘探水井钻机是山东巨匠机械集团有限公司的主要产品,我们的产品负责人是常培康,有需要的朋友请直接拨打我的电话17853793009,我们的地址是山东省济宁高新区洸河街道吴泰闸路,期待与您的合作!
