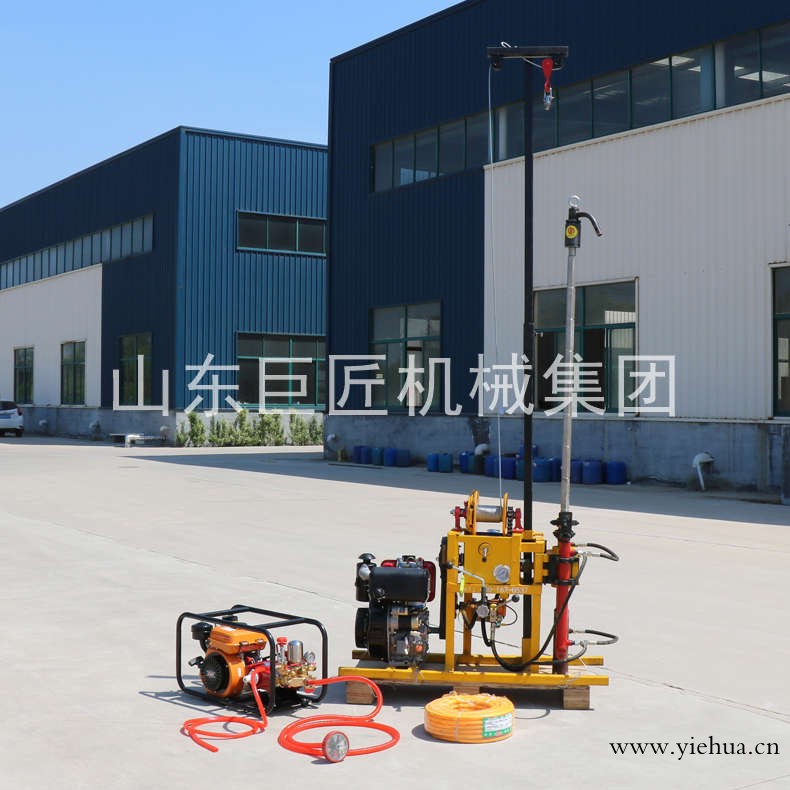

一、YQZ-50B型液压轻便钻机简介
YQZ-50B型液压轻便钻机是一款具有油压给进的高中低速钻机.该钻机适用于山地、丘陵、河道等复杂地形的地质钻探、建筑物的工程地质勘察、爆破孔的钻进等方面.为满足不同用户的需求,该钻机可选配柴油机、汽油机或电机三种动力中的一种,默认为柴油机动力.
二、YQZ-50B型液压轻便钻机特点
1.该型号轻便钻机结构紧凑,体积小,重量轻.钻机还可以快速拆解,更便于搬运上山,特别适合山区以及丘陵等复杂地形工作.
2.该型号轻便钻机相比同类产品,配备双油缸液压给进系统,钻进速度快,工作效率高.
3. 该型号轻便钻机操作面板配有孔底压力表指示压力,便于掌握孔内情况,操作人员可根据不同的地形情况做出调整.
4.该型号轻便钻机配备高性能4档位变速系统.方便操作人员根据地质情况自由调节正转转速,另外还配有超慢速倒挡,方便操作人员拆卸钻杆钻具用.
5.该型号轻便钻机配备自动卷扬提升系统,与塔架组合使用,大大节省劳动强度,提高工作效率.
6.钻机配有球卡夹持机构并带有六方主动钻杆,可实现不停机倒杆,工作效率高,安全可靠.
三、YQZ-50B型液压轻便钻机技术参数
项目 | 内容 | 型号或参数 | ||
钻机主机 | 动力部分 | 柴油机 | ||
钻机重量 | 145KG | |||
钻机尺寸 | 1250*650*1050mm | |||
钻杆直径 | 38mm | |||
钻孔直径 | 46mm | 60mm | 75mm | |
钻孔深度 | 50-60m | 40-50m | 30-40m | |
变速箱档位 | 4档变速 | |||
回转器 | 夹持类型 | 钢珠球卡夹持型 | ||
立轴类型 | 六棱型 | |||
立轴对边长度 | 36mm | |||
立轴长度 | 1500mm | |||
立轴正转转速 | 220/580/960rpm | |||
立轴反转转速 | 130rpm | |||
立轴最大输出扭矩 | ||||
立轴双油缸行程 | 400mm | |||
双油缸最大给进力 | 7KN | |||
双油缸最大提升力 | 15KN | |||
立轴空载上移速度 | /s | |||
立轴空载下移速度 | /s | |||
液压系统 | 油泵流量 | 10ml/r | ||
压力表压力范围 | 0~6MPa | |||
油泵额定压力 | 20MPa | |||
液压操纵阀档位 | 4档 | |||
最大给进压力 | 3MPa(450kg) | |||
最大提升压力 | (680kg) | |||
液压油箱容量 | ||||
卷扬机 | 额定最大提升重量 | 500kg | ||
离合方式 | 手动离合 | |||
卷筒钢丝绳容量 | 40m | |||
卷筒直径 | 60mm | |||
标配钢丝绳长度 | 10m | |||
标配钢丝绳直径 | 8mm | |||
塔架 | 塔架类型 | 插接一体塔 | ||
塔架高度 | 3m | |||
塔架额定负荷 | 1000kg |
四、YQZ-50B型液压轻便钻机标配清单
序号 | 名称 | 型号 | 单位 | 数量 |
1 | 钻机 | YQZ-50B | 台 | 1 |
2 | 塔架 | 套 | 1 | |
3 | 钢丝绳 | 米 | 10 | |
4 | 提引器 | 个 | 1 | |
5 | 水龙头 | 个 | 1 | |
6 | 水龙头水封 | 套 | 1 | |
7 | 主动钻杆 | 6棱立轴 | 根 | 1 |
8 | 主动钻杆变径 | 个 | 1 | |
9 | 钻杆(含接手) | Φ38*1000 | 根 | 30 |
10 | 开孔管 | Φ75 | 根 | 1 |
11 | 脑袋 | Φ60 | 个 | 1 |
12 | 岩心管 | Φ60 | 根 | 1 |
13 | 合金钻头 | Φ60 | 个 | 1 |
14 | 金刚石钻头 | Φ60 | 个 | 1 |
15 | 脑袋 | Φ75 | 个 | 1 |
16 | 岩心管 | Φ75 | 根 | 1 |
17 | 合金钻头 | Φ75 | 个 | 1 |
18 | 金刚石钻头 | Φ75 | 个 | 1 |
19 | 高压水泵 | 台 | 1 | |
20 | 高压水泵水封 | 套 | 1 | |
21 | 吸水管 | 根 | 1 | |
22 | 吸水滤网 | 个 | 1 | |
23 | 回水管 | 根 | 1 | |
24 | 高压供水管 | 30米/盘 | 盘 | 1 |
25 | 垫叉 | 把 | 1 | |
26 | 呆头扳手 | 把 | 2 | |
27 | 管钳 | 把 | 2 | |
28 | 井口板 | 块 | 1 |
