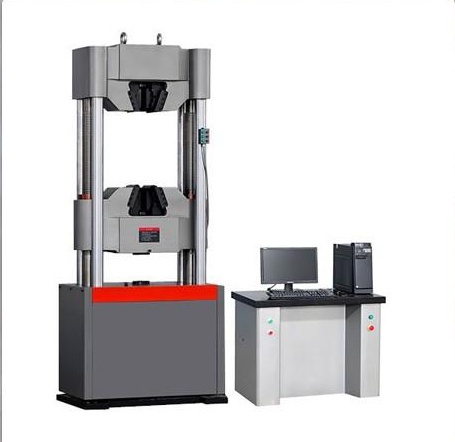

微机控制电液伺服螺栓楔负载试验机 螺栓拉伸试验机

WAWL-5000系列微机控制电液伺服螺栓楔负载试验机,主机具有高抗测拉(压)能力的优点,针对不同轴的试样也能正常试验;试验机同轴度高,同时试验时无任何附加阻力作用在测力传感器上面,试验结果更加准确;专业模块化试验软件可扩展实现试验数据网络传输功能;力、变形、位移三闭环控制.

试验机配置专用的螺栓拉伸辅具,可进行螺栓抗拉强度及锲负载试验.该机主要应用于冶金钢铁、机械制造、电子电器、汽车生产、电线电缆、民用航空、科研院所、商检仲裁、技术监督部门、建材陶瓷、石油化工等行业.

满足标准:

GB/T2611-2007《试验机通用技术要求》

GB/T16826-2008《电液伺服wan能试验机》

JJG1063-2010《电液伺服wan能试验机  检定规程》

GB/T 228-2002 《金属材料  室温拉伸试验方法》

GB/T 7314-2005 《金属材料  室温压缩试验方法》

产品特点:

1、采用单空间结构形式,驱动油缸上置;所有试验都在同一个空间里完成,试验空间布置合理,符合人机工程学原理,减小试验人员劳动强度;

2、上置式双向控制油缸具有良好的对中性,优良的吸能减震性能,方便的空间调整;

3、采用拉压双向轮辐式负荷传感器,抗测拉(压)能力强,线性、稳定性好;

4、主机为全钢性无间隙结构,楔形钳口,具有良好的对中性,保证试验数据的准确性;拉伸试样断裂时,试验机对地面无冲击;

5、油源采用静音设计,环保,人性化,独有的压差随动系统,降低能耗,减少发热,保护油路;控制阀采用阿托斯数字阀,控制精度更为准确;

6、采用拉线式光电编码器测量位移,精度高,抗冲击;

7、安全保护装置: 试验力和位置控制具有硬件和软件过载保护,油温报警及高油压保护

产品参数:

主机结构形式:单拉式框架结构

zui大试验力:5000 kN

试验机级别:1级

试验力测量范围:%-100%

试验力示值相对误差:≦示值的±%

力分辨率:1/

变形示值相对误差:≦示值的±%

位移示值相对误差:≦示值的±%

位移分辨力:

活塞zui大移动速度:-100(mm/min)无极调速/或定制

控制方式: 三闭环控制和编程控制

控制模式:双独立自动控制模式

有效拉伸空间:800mm

zui大活塞行程:600mm

zui大试验螺栓(螺母):M70

重量:约20吨

主机外型: 长*宽*高约:1500mm*1300mm*4500mm
