简介:

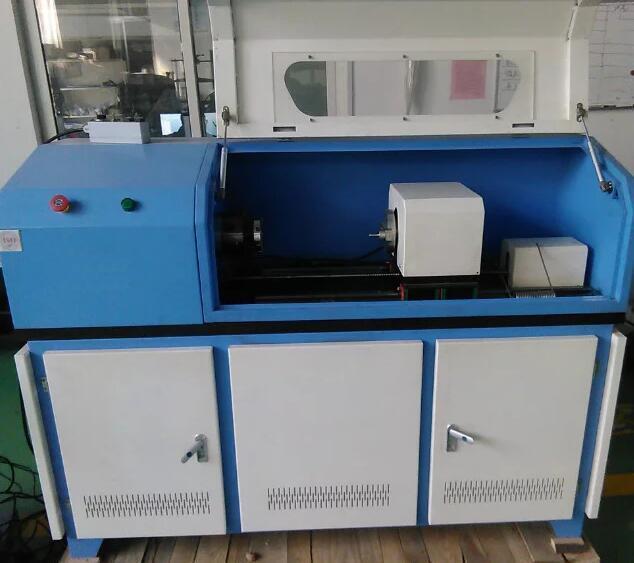

微机控制材料扭转试验机是由加载系统、传动系统、数字式数据采集处理系统及计算机测量控制显示系统等组成,适用于对金属材料、非金属材料以及各类构件如传动轴、半轴、各种扳手、五金工具、螺栓螺钉、双金属材料、结合件等静态扭转力学的性能测试.
使用标准:
JB/T9370—2007《扭转试验机技术条件》
GB10128—2007《金属材料 室温扭转试验方法》
机器介绍:
1、主    机:采用卧式结构,主体结构采用框架结构,以保证整机的刚性.夹具采用优质合金结构钢,保证其使用寿命.试样的安装、拆卸方便、快捷.夹头的活动端采用精密直线导轨,不但承受的静力矩大,而且承受的额定动静负荷也大,精度高.
2、驱动系统:由全数字交流伺服控制系统驱动,速度调节范围宽,加载均匀、稳定.
3、传动系统:采用行星摆线针轮减速器传动,保证传动的均匀、稳定及传动精度,横向空间范围内任意手动调节.
4、测量显示系统:该机采用光电编码器采集试样的扭转角度,高精度扭矩传感器采集试样的扭矩.计算机屏幕显示试样的扭矩、扭转角度、扭转变形以及各类曲线等.
5、控制系统:
1)自动清零:主控计算机接到试验开始指令,测量系统便自动清零;
2)测试过程:试验过程及测量、显示、分析等均由微机完成
3)试验软件:中文Windows 7用户界面,菜单提示、鼠标选择操作简单方便.
4)显示方式:数据和曲线随试验过程动态显示;
5)结果再现:试验结果可任意存取,可对数据曲线再分析;
6)曲线遍历:试验完成后,可用鼠标找出试验曲线逐点的扭矩值和扭转角数据,求取各种材料的试验参数方便实用;
7)结果对比:多个试样特性曲线可用不同颜色迭加、再现、局部放大,实现一组试样的分析比较;
8)批量试验:对参数相同的试样,一次设定后可顺次完成一批试样的试验;
9)试验报告:试验数据自动处理和显示,并打印出实验日期、编号、材质、扭转等符合guo家标准的实验报告,可按用户要求的格式对试验报告进行编程和打印;
规格参数:
1、扭矩量程:                    0～100/200Nm
2、扭矩测量范围:                 1%-1FS
3、扭矩zui小读数值:
4、试验扭矩分辨率                  1/±
5、扭矩示值相对误差:         ≤±% (正转和反转两个方向)
6、扭矩重复性相对误差:       ≤%(正转和反转两个方向)
7、转角测量范围                      0-10000°
8、转角示值相对误差:         ≤±1% (正转和反转两个方向)
9、扭角(小角度测量)显示zui小分辨率:   °
10、转角zui小读数值:                  °
11、试验转速:           -720°/min(屈服前应在3°/min-30°/min;

屈服后不大于720°/min)无级调速
12、扭转速度示值相对误差:     ≤±1% (正转和反转两个方向)
13、扭转速度示值重复性误差:            ≤%
14、加力盘、扭矩盘间距离:          0～300mm(可议)
15、两夹头的同轴度:                   ≤Φ
16、试样夹持直径:                     标准试样

微机控制材料扭转试验机是济南悦达实验仪器有限责任公司的主要产品,我们的产品负责人是马婷婷,有需要的朋友请直接拨打我的电话15554108575,我们的地址是,期待与您的合作!
