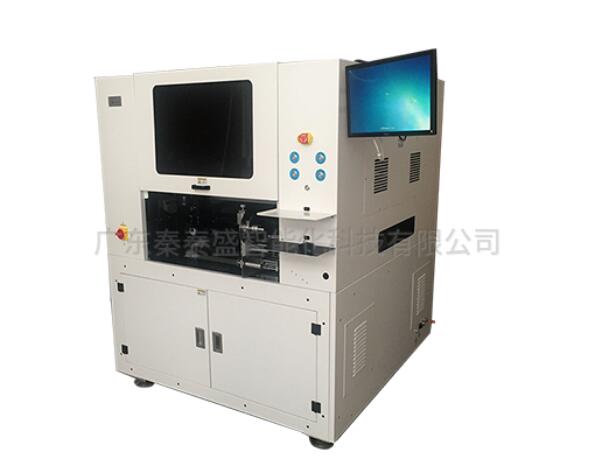

标题:广东秦泰盛全自动双头贴辅料机

型号:ATM-300全自动双头贴辅料机

一、双头贴辅料机优势:

1.避免人工贴标时贴标效率低、贴附偏移、起泡和褶皱,贴附位置不规则等一系列问题;

2.有效降低产品成本,提高产品标识美观度,提升产品竞争力;

3.可以大大减少人工成本的支出;

4.高速度:最快可达 3600片/时;

5.高精度:上下两组高精视觉对位元;

6.灵活:可选务对中、一次对中、两次对中等模式;

7.适应性广,适合各种高速、高精标签及背胶的应用;

8.贴附位置准确、质量好、稳定性高;

9.能够轻松地进行高速度、高精度贴标;

10.该设备在侧面增加了防污设施,更加方便维护保养,经久耐用,使用寿命长;

11.容易操作,一般只需几天即可学会.

二、双头贴辅料机功能:

1.提高SMT线上贴标机产能;

2.大幅减少操作人员贴标错误率;

3.使SMT生产线更加流畅、更有效率

三、双头贴辅料机应用行业:

适用于SMT行业各种需要贴标签、背胶、不干胶的线路板、label、防伪标签、SN标签、双面带胶导电布等.

四、

双头贴辅料机特点:

 1、高效率,高精度的标签贴装饰.全视觉定位贴装系统由两个高分辨率CCD和稳定视觉软件提供,能校正标签,线路板Fiducial Mark的X,Y和R方向的误差.

  2、更稳定,更灵活.高刚性底座,和铸造支架,PANASONICAC伺服马达和NSK高精度丝杆高速驱动X-Y轴,高精度的Z和R轴的马达则为贴装头可设定上下0-35mm±及转角0-360°±°更加灵活贴标签.

  3、稳定可靠的工业控制系统,基于Windows操作系统平台,具有多等级操作界面和CCD辅助简化式编程方法,提供用户简易操作界面和更容易设定机器的操作程序.可单板和拼板贴付也具有SKIP功能.

  4、完全符合SMEMA接口的运输轨道,宽度可按设定的尺寸精密步进马达驱动丝杆自动调整,轨道可设定BYPASS功能,操作更具有弹性,夹板采用上顶式设计科防止线路板弯曲.

  5、电子式的标签供料器由光纤和马达控制,精准送料方式和模块式设计操作简单,更换容易.可根据客户要求制定各种规格的标签送料器.

  6、可选配自动条形码识别系统和条形码打印机.

五、详细参数:

型号	ATM-300
贴标速度	最大3600pcs/hour(双头)
控制系统	工业级计算机,  15’’LCD
X-Y驱动系统	高性能交流伺服电机精密滚珠丝杆
X-Y轴重复精度	±
Z轴驱动系统	高性能步进电机
Z轴分辨率
Z轴行程	35mm
R转角驱动系统	高性能步进电机
R转角分辨率	°/pulse
R转角范围	0～360°
标签尺寸	Max:24mm*40mm Min:5mm*5mm
线路板尺寸	Max:300mm*300mm Min:80mm*80mm
线路板厚度	～
传送带高度	可调,900mm±20mm
传送带速度	500mm/sec
信号接口	SMEMA
料带容量	4pcs
电压	220VAC 50Hz
所需空气压力	5kg/ cm²
空气消耗量	60L/Min
主体结构尺寸	940*940*1355mm
重   量

六、软件界面:
