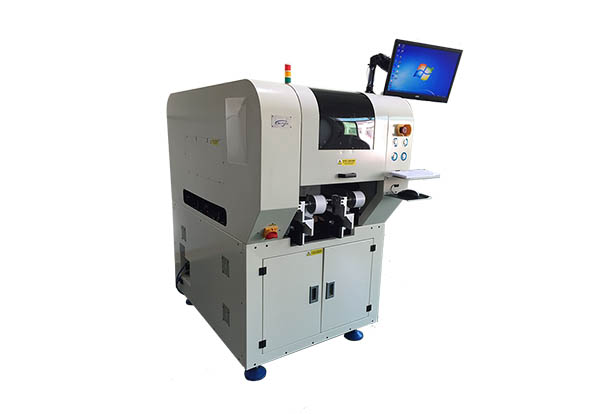

点击图片查看原图标题:广东秦泰盛全自动高速双轨贴标机
型号:ATM-180SG高速双轨贴标机
广东秦泰盛全自动贴辅料机公司自主研发的贴标机产品,拥有速度快(>3200Pcs/H)、精度高(±)、在线式、效率高等优点.秦泰盛一直以来以专业专注的服务理念和服务精神,为客户实现真正意义上的生产自动化、品质自动化、效益自动化,降低劳动成本,提升生产效率,提升产品品质,赢得新老客户的一致好评和长期支持.
一、全自动高速双轨贴标机优势:
1.高速度,最快可达 3600片/时;
2.高精度,上下两组高精视觉对位元;
3.高灵活,可选务对中、一次对中、两次对中等模式;
4.适应性广,适合各种高速、高精标签及背胶的应用.
5.两条轨道,可同时生产不同的产品.
二、高速双轨贴标机功能:
1. 提高SMT线上贴标机产能;
2.大幅减少操作人员贴标错误率;
3.使SMT生产线更加流畅、更有效率;
三、应用行业:
适用于SMT行业各种需要贴标签、背胶、不干胶的线路板;
四、特点:
1.高效率,高精度贴标签贴,全视觉定位贴装系统由两个高分辨率CCD和稳定视觉软件提供,能校正标签同线路板Fiducial Mark的X、Y和U方向的误差.
2.稳定性高,应用灵活,高刚性底座,松下伺服马达和NSK(或THK、IKO)高精度丝杆导轨驱动X-Y轴,U轴可以0-360°任意角度,更加灵活贴标签.
3.稳定可靠的工业控制系统,基于Windows操作系统平台,具有多等级操作界面和CCD辅助简化式编程方法,提供用户简易操作界面和更容易设定机器的操作程序.可单板和拼板贴付也具有SKIP功能.
4.标准的SEMA接口的运输轨道,宽度可自动调节,轨道可设定 BYPASS功能,操作更具有弹性;夹板采用上顶式设计,防止线路板 弯 曲.
5.可拆卸 Feeder ,标准 Feeder 安装方式,更换容易标签Feeder由光纤和步进马达控制,出标精度高;Feeder上料操作简单,更换容易.可根据客户产品规格制定各种标签送料器.
五、软件功能 :
1.支持高精度2次对位
2.标签检测
3.二维码检测
4.不良标签抛料
5.坏点检测
6.可用Excel表格导入座标
六、软件界面:
七、高速双轨贴标机详细参数:
| 型号 | ATM-180SG(双轨) |
| 贴装速度 | Max:3600 pcs/hour(Dual Head) |
| X-Y轴重复精度 | ± |
| Z轴定位精度 | ± |
| R轴定位精度 | ±° |
| 线路板尺寸 | Max:200mm*300mm Min:70mm*70mm |
| 线路板厚度 | ～ |
| 标签尺寸 | Max:55mm*30mm Min:2mm*2mm |
| Z轴行程 | 25mm |
| U转角范围 | 0～360° |
| 传送轨道 | 两条轨道 |
| 传送轨道 | 三段式标准SMT轨道 |
| 轨道宽度自动调节 | |
| 轨道高度:910mm±20mm | |
| 料架容量 | 2pcs |
| 电压 | (220AC±10%) 50Hz |
| 所需起源压力 | > |
| 气流量 | >60L/min |
| 电源功率 | |
| 最大电流 | 15A |
| 主机结构尺寸 | 970*1450*1600mm |
| 重量 | 800KG |
| 特殊配置 | 可随意在单片板或多拼板上多标贴附 |
| 可选直通运行功能 | |
| 标准SMEMA接口 |
八、部件细节:
九、设备尺寸图:
全自动高速双轨贴标机 3600PCS/小时 ATM-180SG高速双轨贴标机是广东秦泰盛智能化科技有限公司的主要产品,我们的产品负责人是赵小姐,有需要的朋友请直接拨打我的电话0769-81664889,我们的地址是intech,期待与您的合作!
